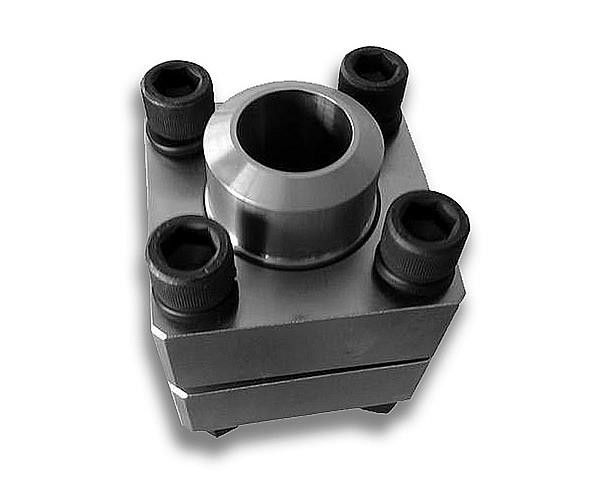

Conexiune cu flanșă pătrată de putere hidraulică fluidă
Fitingurile hidraulice pătrate metrice au 4 dimensiuni ale flanșei cu șurub, în conformitate cu standardele ISO 6164. Este flanșe pătrat bloc model pentru aplicațiile hidraulice pentru a fi sigiliu de motor, pompa, jack, etc în echipamente mobile și industriale pipeworks.
Dimensiunea clemei de flanșă pătrată ISO este diferită de diagrama de dimensiuni standard SAE J518, patru conexiuni de flanșă cu șurub dintr-o bucată sunt utilizate pentru presiuni ridicate de 42 MPa. Dimensiunea de la DN 25 la 80.
Presiunea de lucru se bazează pe material feros de cleme flanșă, cap flanșă, șurub și port. minums
Tipuri de asamblare a conexiunii de cuplare a flanșei pătrate, după urmează:
Ansamblu comun cu flanșă cu sudură cap la cap
Asamblare a conexiunii cu flanșă la port
Componente ale sistemelor de racordare iso cu flanșă pătrată care incluie:
Cleme de flanșă pătrate
Adaptoare de flanșă pătrată (cap de flanșă cu sau fără canelură
Sigiliu cu inel O
Şurub
Dimensiuni cleme flanșă pătrată
Nr. parte | Dimensiunea dominalului | d1 | d2 | d3 | d4 | L4 | L5 | L6 | L7 | C |
FCS-25 | 25 | 62 | 11 | 38.9 | 48.4 | 65 | 43.8 | 25 | 8.5 | 10 |
FCS-32 | 32 | 73 | 13 | 44.6 | 54.8 | 75 | 51.6 | 30 | 9.3 | 12 |
FCS-38 | 38 | 85 | 17 | 51.6 | 64.3 | 90 | 60.1 | 36 | 11.5 | 14 |
FCS-51 | 51 | 98 | 17 | 67.6 | 80.2 | 100 | 69.3 | 40 | 11.5 | 16 |
FCS-56 | 56 | 118 | 21 | 80.5 | 95 | 120 | 83.4 | 50 | 15.5 | 20 |
FCS-63 | 63 | 145 | 21 | 90.5 | 111 | 150 | 102.5 | 52 | 16.1 | 20 |
FCS-70 | 70 | 160 | 25 | 102.5 | 120 | 160 | 113.1 | 60 | 17.5 | 20 |
FCS-80 | 80 | 175 | 31 | 114.5 | 136 | 180 | 123.7 | 70 | 21 | 24 |
Presiunea maximă de lucru a flanșei pătrate Adunarea
Dimensiuni port pentru port flanșă pătrată
Dimensiunea dominalului | d1 | d5 | L3 | L5 | L8 | L12 | R | T1 | Observaţie |
25 | 62 | 11 | 15.5 | 43.8 | 68 | 65.3 | 10 | M10x1.5 | |
32 | 73 | 13 | 20.5 | 51.6 | 80 | 75.3 | 12 | M12x1.75 | |
38 | 85 | 17 | 24.5 | 60.1 | 95 | 90.3 | 14 | M16x2 | |
51 | 98 | 17 | 24.5 | 69.3 | 105 | 100.3 | 16 | M16x2 | |
56 | 118 | 21 | 31 | 83.4 | 125 | 120.3 | 20 | M20x2.5 | |
63 | 145 | 21 | 39 | 102.5 | 155 | 150.5 | 20 | M24x3 | |
70 | 160 | 25 | 41 | 113.1 | 165 | 160.5 | 20 | M24x3 |
Aceste dimensiuni sunt doar pentru referința dvs.
Fir în conformitate cu ISO 724, smoală grosieră ISO 261.
Lungimea firului și a șurubului sunt caculate pentru diferite tipuri de oțel,
Dimensiunile capului flanșei pătrate
Nr. parte | Dimensiunea dominalului | d6 max. | d7 max. | d8 max. | d9 | d10 | L9 | L10 | L11 | L13 |
FCSH-25 | 25 | 38 | 23 | 25 | 39.2 | 47.6 | 27 | 9.5 | 2.75 | 5.4 |
FCSH-32 | 32 | 44 | 29 | 30 | 43.9 | 54 | 32 | 10.3 | 2.75 | 5.4 |
FCSH-38 | 38 | 51 | 35 | 37 | 53.2 | 63.5 | 38 | 12.6 | 2.75 | 5.4 |
FCSH-51 | 51 | 67 | 45 | 47 | 65.8 | 79.4 | 42 | 12.6 | 4.25 | 7.7 |
FCSH-56 | 56 | 80 | 54 | 56 | 78.3 | 94.2 | 52 | 16.5 | 4.25 | 7.7 |
FCSH-63 | 63 | 90 | 59 | 60 | 84.5 | 110 | 56 | 18 | 4.25 | 7.7 |
FCSH-70 | 70 | 102 | 66 | 68 | 93.8 | 119 | 65 | 20 | 4.25 | 7.7 |
FCSH-80 | 80 | 114 | 74 | 76 | 97 | 135 | 75 | 23.5 | 4.25 | 7.7 |
Notă:
Diferite materiale este ales pentru port pentru a menține presiunea de lucru diferite.
