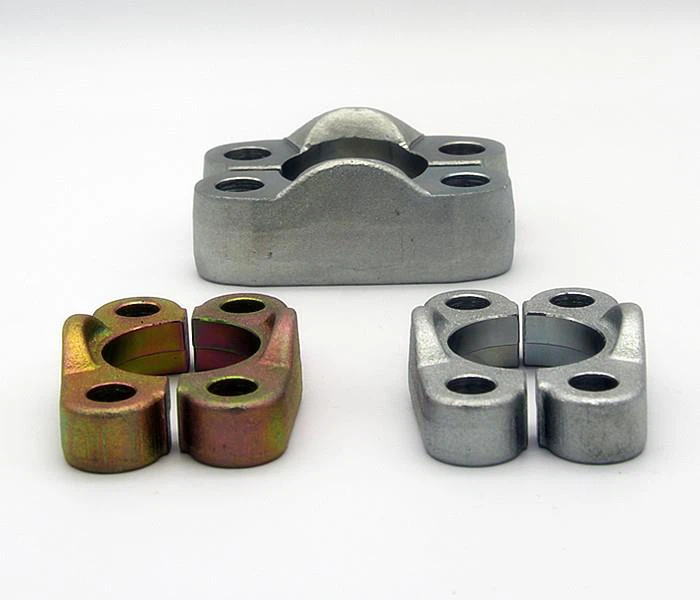

1. definirea Contraflanşă SAE Split, SAE este Societatea Inginerilor de automobile în Statele Unite ale Americii standardele dezvoltarea organizaţiei pentru inginerie profesionişti în diverse industrii. Varsat este de J518 definite patru blot split flanşă jumătate, de asemenea, să fie egală cu BS ISO 6162-1 / 2:2012 versiune, este o hidraulice cu flanşă tub, tevi, furtun de conectare. Flanşă cu cleme acolo sunt două tip: split cleme de flanşă flanșă și una de piese.
Codul SAE J618 61 şi ISO 6162-1 definesc flanşă conectori, porturi şi montare suprafete pentru utilizare la presiuni de 3,5 MPa (35 bar) la 35 MPa (350 bar), DN 13-DN 127.
Codul SAE J618 62 şi ISO 6162-2 defini conectori flanşă, porturi şi montare suprafete pentru utilizarea la o presiune de 42 MPa (420 bar), DN 13-DN 76.

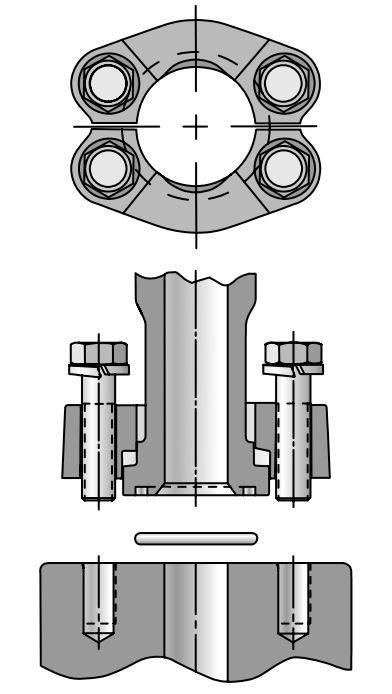

2. metoda de asamblare Contraflanşă SAE Split, este 4-blots port conectare prin asamblarea capetele de flanşă, flansa prindere (FCS si FCSM) sau dintr-o bucata flansa prindere (FC şi FCM), porturi şi montare suprafete pentru patru şurub, split şi flanşă dintr-o bucata Clemă tip conectori si furtun armături.
 |  |
3. dimensiunea capului de flanşă SAE pentru împerechere Contraflanşă SAE cleme
Flansa cap dimensiune conform ISO 6162-1
Flansa cap dimensiune conform ISO 6162-2
4. cheie dimensiuni pentru asamblarea flanşă conexiuni care respectă la ISO 6162
Dimensiune
ISO 6162-1
ISO 6162-2
1. spinu Split flanşă jumătăţi plat FHSF-DN
