Codurile SAE 61 Conexiunile cu flanșă cu șurub cu 2 șuruburi sunt folosite ca cleme cu flanșă hidraulică, numai cu presiune de lucru redusă ca la conexiunile SAE J518-1 (cod 61), dar nu sunt conexiuni cu flanșă cu 4 șuruburi SAE J518-1.
Cleme cu flanșă Cod 61 utilizate în aceleași standarde ale dimensiunilor portului SAE J518-1, dimensiunilor capului flanșei, compatibile și cu conexiunile portului ISO 6162-1 și capetelor cu flanșă.
Materialul conexiunilor clemelor cu flanșă SAE cu 2 șuruburi:
Materialul clemelor cu flanșă este din oțel carbon C45, oțel inoxidabil 304, 316 sau 316L.
Șuruburi cu cap hexagonal sau șuruburi cu cap de soclu din clasa de proprietate 10.9 (minim)
Șaibele sunt conforme cu ISO 7089 tip A, clasa 300HV
Garniturile inelare O sunt NBR (nitril) cu o duritate de 90 ± 5 IRHD
Protecția împotriva coroziunii
Toate flanșele din oțel carbon trebuie placate sau acoperite cu un material adecvat care trece o sare de 72 de ore
test de pulverizare în conformitate cu ASTM B117 (ISO 9227).
Cerințe de presiune / temperatură
Test de presiune: Testul de explozie și testele de rezistență ciclică se efectuează în conformitate cu ISO 19879.
Temperaturi: Conectori cu clemă cu flanșă din oțel carbon, utilizați la temperaturi ale fluidului între –40 ° C și +120 ° C; Cleme cu flanșă din oțel inoxidabil utilizate la temperaturi cuprinse între –60 ° C și +50 ° C.
Dimensiuni cod 61 Clemă cu flanșă cu 2 șuruburi
Partea nr. Explicație: FCO-xx (număr liniuță)
O clemă cu flanșă cod 61 pentru utilizare cu șuruburi metrice din oțel carbon dimensiune DN 32 (-20)

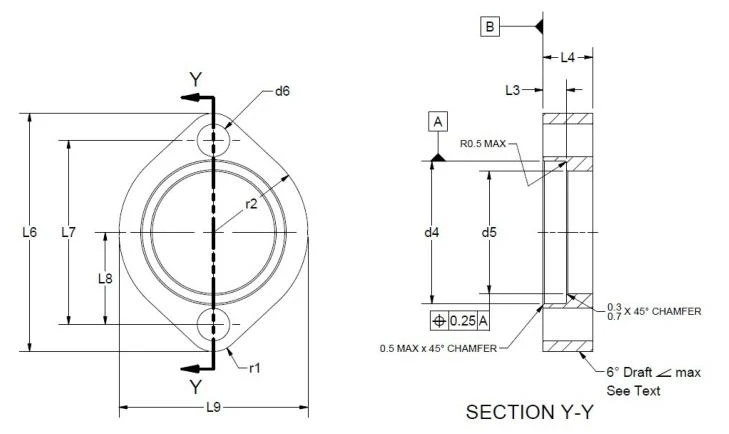

Conexiune cu flanșă ovală pentru compresorul de aer
FCA-xx (dimensiunea L7) Este diferența de dimensiunea L7 față de seriile SAE J518-2.
Partea nr. | d4 | d5 | d6 | L3 | L4 | L6 | L7 | L8 | L9 | r1 | r2 |
FCA-44 | 21 | 19 | 11 | 7.5 | 7.8 | 61 | 44 | 22 | 34 | 9.85 | 17 |
FCA-70 | 30 | 28 | 13.5 | 7.5 | 12 | 96 | 70 | 35 | 56 | 13 | 28 |
FCA-751A | 45.25 | 38.8 | 11 | 7.5 | 15 | 100 | 75 | 37.5 | 72 | 13 | 36 |
FCA-75B | 51.6 | 44.1 | 13.5 | 7.6 | 18 | 100 | 75 | 37.5 | 72 | 13 | 36 |
FCA-85 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 111 | 85 | 42.5 | 80 | 13 | 40 |
FCA-90 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 120 | 90 | 45 | 80 | 15 | 40 |
Desen de asamblare - clemă de flanșă, cap de flanșă, șuruburi, șaibă și orificiu
Dimensiuni, cupluri și presiuni pentru ansamblurile de cleme cu flanșă cod 61
tip 1 cu șurub metric clasa 10.9.
de tip 2 cu șurub de inch inch 8.
Masă transversală Flanșă Dimensiune linie la dimensiune normală a flanșei la dimensiune DN
SAE J518 cod 61/62 Dimensiune bord bord Dimensiune nominală flanșă În dimensiune nominală DN mm
SAE J518 cod 61/62 Dimensiune bord bord | Dimensiune nominală a flanșei | Dimensiune nominală DN mm |
-8 | 1/2 | 13 |
-12 | 3/4 | 19 |
-16 | 1 | 25 |
-20 | 1-1/4 | 32 |
-24 | 1-1/2 | 38 |
-32 | 2 | 51 |
-40 | 2-1/2 | 64 |
-48 | 3 | 76 |
-56 | 3-1/2 | 89 |
-64 | 4 | 102 |
-80 | 5 | 127 |
