Categorie de produse: filet BSPT la adaptorul de racorduri pentru conducte
Diagrama dimensiunilor firului BSPT: de la G1 / 8 ”la G3”, folosită mai ales în Marea Britanie, Europa de Vest și Japonia.
BSPT (R) standard filet mascul și feminin conform BS 21, ISO 7/1. JIS B 0203, similar cu 3852-2 formular Z, JIS B8363.
Pentru tipurile de filet de conductă: adaptor Npt, adaptor SAE ORB, BSPP, metric, accesorii port UNF,

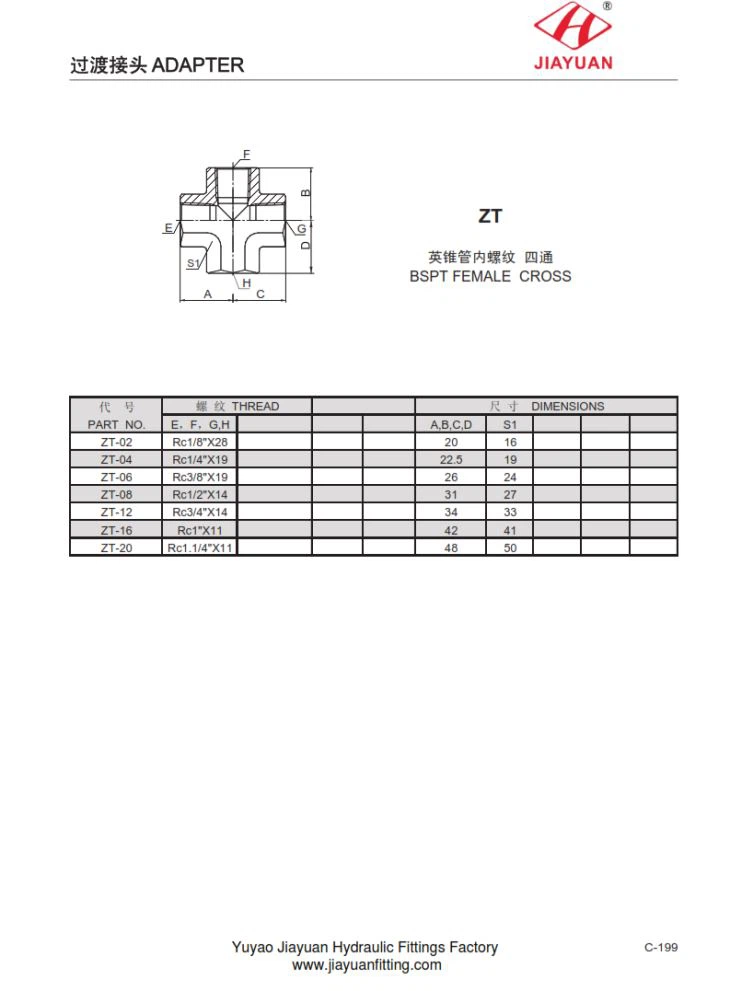

ZT BSPT FOSS CROSS Grafic cu dimensiunile după cum urmează:
PA RT NR. | T HR EA D | DI M E N S IONS | |||||
E F G, H | A , B , C, D | S 1 | |||||
ZT -0 2 | Rc 1/8 " X 2 8 | 2 0 | 1 6 | ||||
ZT -0 4 | Rc 1/4 " X 1 9 | 22 .5 | 1 9 | ||||
ZT -0 6 | Rc 3/8 " X 1 9 | 2 6 | 2 4 | ||||
ZT -0 8 | Rc 1/2 " X 1 4 | 3 1 | 2 7 | ||||
ZT -1 2 | Rc 3/4 " X 1 4 | 3 4 | 3 3 | ||||
ZT -1 6 | Rc 1 " X 1 1 | 4 2 | 4 1 | ||||
ZT -2 0 | Rc 1 . 1/4 " X 1 1 | 4 8 | 5 0 | ||||
