Tipuri de produse: Fitinguri de tuburi tip mușcătură metrică - conector tubul până la știft
Standarde industriale: DIN 3861, ISO 8434-1, SAE J2244, ISO 6149-2
Conexiune în stil E la F: capăt de con de 24 ° la Bulkhead, pivotant cu inel, sudură / sudare, știft, reductor
Forma: cot, cot 90 grade etc.
Presiune de lucru: 16-63 Mpa
Fitinguri Material: Alamă; Otel carbon; Oțel inoxidabil
Aplicație: Utilaje agricole, Proces auto, Transfer chimic, Echipamente de construcții, Transfer de combustibil, Hidraulice, Echipamente de producție, Marine, Manipularea materialelor, Echipamente mobile, Câmp petrolier, Ambalare, Transport

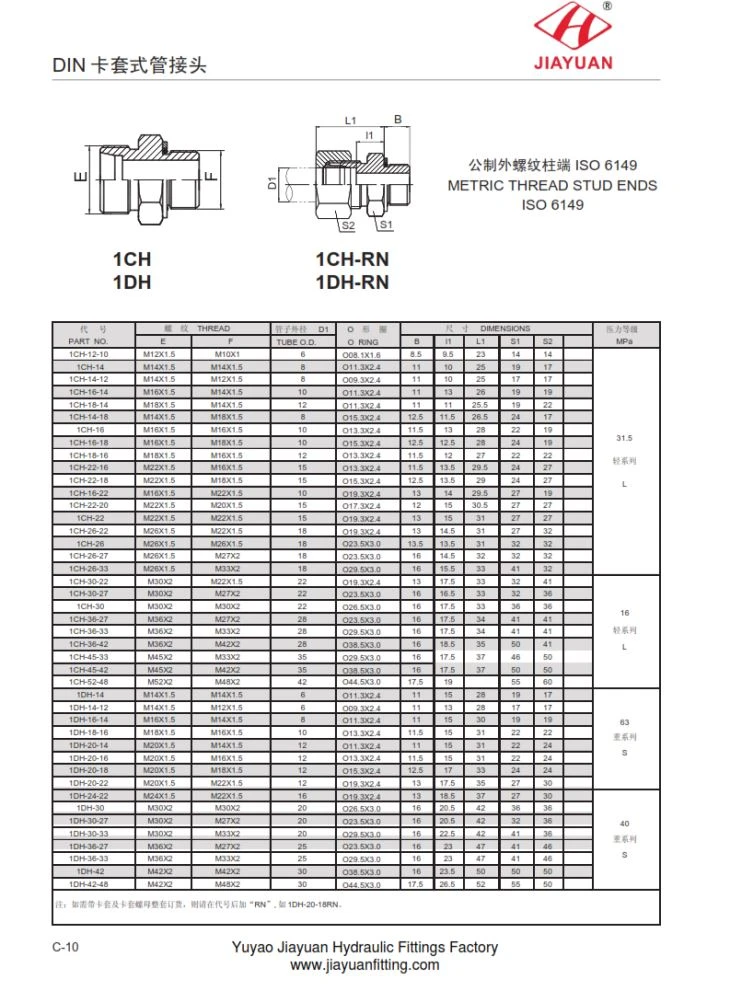

1CH 1DH-RN fiting metric fitinguri hidraulice ISO 6149 Dimensiuni Diagrama tabelului de dimensiuni după cum urmează
PARTEA NR. TIPUL D1
E F TUBE OD
1CH-12-10 M12X1.5 M10X1 6
1CH-14 M14X1.5 M14X1.5 8
1CH-14-12 M14X1.5 M12X1.5 8
1CH-16-14 M16X1.5 M14X1.5 10
1CH-18-14 M18X1.5 M14X1.5 12
1CH-14-18 M14X1.5 M18X1.5 8
1CH-16 M16X1.5 M16X1.5 10
1CH-16-18 M16X1.5 M18X1.5 10
1CH-18-16 M18X1.5 M16X1.5 12
1CH-22-16 M22X1.5 M16X1.5 15
1CH-22-18 M22X1.5 M18X1.5 15
1CH-16-22 M16X1.5 M22X1.5 10
1CH-22-20 M22X1.5 M20X1.5 15
1CH-22 M22X1.5 M22X1.5 15
1CH-26-22 M26X1.5 M22X1.5 18
1CH-26 M26X1.5 M26X1.5 18
1CH-26-27 M26X1.5 M27X2 18
1CH-26-33 M26X1.5 M33X2 18
1CH-30-22 M30X2 M22X1.5 22
1CH-30-27 M30X2 M27X2 22
1CH-30 M30X2 M30X2 22
1CH-36-27 M36X2 M27X2 28
1CH-36-33 M36X2 M33X2 28
1CH-36-42 M36X2 M42X2 28
1CH-45-33 M45X2 M33X2 35
1CH-45-42 M45X2 M42X2 35
1CH-52-48 M52X2 M48X2 42
1DH-14 M14X1.5 M14X1.5 6
1DH-14-12 M14X1.5 M12X1.5 6
1DH-16-14 M16X1.5 M14X1.5 8
1DH-18-16 M18X1.5 M16X1.5 10
1DH-20-14 M20X1.5 M14X1.5 12
1DH-20-16 M20X1.5 M16X1.5 12
1DH-20-18 M20X1.5 M18X1.5 12
1DH-20-22 M20X1.5 M22X1.5 12
1DH-24-22 M24X1.5 M22X1.5 16
1DH-30 M30X2 M30X2 20
1DH-30-27 M30X2 M27X2 20
1DH-30-33 M30X2 M33X2 20
1DH-36-27 M36X2 M27X2 25
1DH-36-33 M36X2 M33X2 25
1DH-42 M42X2 M42X2 30
1DH-42-48 M42X2 M48X2 30
