1. Definiția uleiilor metrice (versiunea ISO 6149-4: 2017) și capacele sunt utilizate în mod obișnuit în sistemul hidraulic de înaltă presiune, ștecherul este un știft metric pentru conectarea supapelor, blocului de distribuție, orificiului de scurgere a uleiului etc. inel și ED. Capacele DIN sunt alcătuite din piulițe DKO pentru oprirea capetelor țevilor.
2. Metode de asamblare a conectorilor cu ulei metric conform tipurilor: Capete cu cap hexagonal cu dop hexa exterioară și hexagonal intern pentru ISO 9974 etanșare față și inel de etanșare ISO 6149, toate firele metrice sunt conform standardului ISO 261. Deoarece este ușor să opriți sau să terminați linia conductei de ulei cu un conector de capăt.
Conector DIN pentru conector (24 deg Cone to tube și DKO Swivel to adapter)
Conectorul DIN metric la portul de ulei al distribuitorului, supape și distribuitor etc.
|
|
1. Conector metric DIN hexagonal extern 4C / D
Conector de conector de 24 deg
PARTEA NR. | FIR | TUBE OD | DIMENSIUNI | MPa | |||
E | D1 | l1 | L1 | S1 | S2 | ||
4C-12 | M12x1.5 | 6 | 7 | 22 | 12 | 14 | 31.5L |
4C-14 | M14x1.5 | 8 | 8 | 23 | 14 | 17 | |
4C-16 | M16x1.5 | 10 | 9 | 24 | 17 | 19 | |
4C-18 | M18x1.5 | 12 | 10 | 25 | 19 | 22 | |
4C-22 | M22x1.5 | 15 | 11 | 26 | 24 | 27 | |
4C-26 | M26X1.5 | 18 | 11.5 | 28 | 27 | 32 | |
4C-30 | M30x2 | 22 | 13.5 | 30 | 32 | 36 | 16L |
4C-30D | M30x1.5 | 22 | 13.5 | 30 | 32 | 36 | |
4C-36 | M36x2 | 28 | 14.5 | 31 | 41 | 41 | |
4C-36D | M36x1.5 | 28 | 14.5 | 31 | 41 | 41 | |
4C-45 | M45X2 | 35 | 14.5 | 36 | 46 | 50 | |
4C-45D | M45X1.5 | 35 | 14.5 | 36 | 46 | 50 | |
4C-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
4D-14 | M14x1.5 | 6 | 11 | 26 | 14 | 17 | 63S |
4D-16 | M16x1.5 | 8 | 13 | 28 | 17 | 19 | |
4D-18 | M18x1.5 | 10 | 12.5 | 29 | 19 | 22 | |
4D-20 | M20x1.5 | 12 | 14.5 | 31 | 22 | 24 | |
4D-22 | M22x1.5 | 14 | 16 | 34 | 24 | 27 | |
4D-24 | M24x1.5 | 16 | 15.5 | 34 | 27 | 30 | 40S |
4D-30 | M30x2 | 20 | 17.5 | 39 | 32 | 36 | |
4D-36 | M36x2 | 25 | 20 | 44 | 38 | 46 | |
4D-42 | M42x2 | 30 | 20.5 | 47 | 46 | 50 | |
4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | 31.5S |
Notă În cazul în care doriți să comandați adaptorul în set complet, cu inel de tăiere și piuliță, este necesar să introduceți sufixul "RN" după piesa nr. de exemplu 4C-30RN. | |||||||

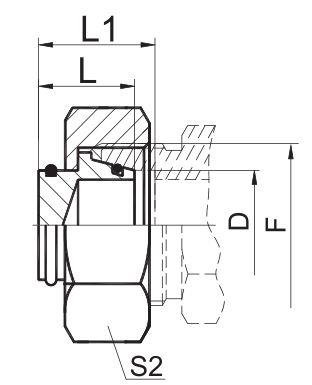

2. Pivotul capului DIN cu metric 9C / D
DKO Pivotare
PARTEA NR. | ațe | TUBE OD | DIMENSIUNI | MPa | ||
F | D | L | L1 | S2 | ||
9C-12 | M12X1.5 | 6 | 15.5 | 17.5 | 14 | 31.5L |
9C-14 | M14x1.5 | 8 | 15.5 | 18 | 17 | |
9C-16 | M16x1.5 | 10 | 16.5 | 18 | 19 | |
9C-18 | M18X1.5 | 12 | 18 | 19.5 | 22 | |
9C-22 | M22X1.5 | 15 | 19.5 | 20 | 27 | |
9C-26 | M26X1.5 | 18 | 20 | 22 | 32 | |
9C-30 | M30X2 | 22 | 21.5 | 22.5 | 36 | 16L |
9C-36 | M36X2 | 28 | 22.5 | 24.5 | 41 | |
9C-45 | M45X2 | 35 | 25 | 29 | 55 | |
9C-52 | M52X2 | 42 | 27 | 31.5 | 60 | |
9D-14 | M14x1.5 | 6 | 16 | 18 | 17 | 63S |
9D-16 | M16x1.5 | 8 | 16.5 | 18.5 | 19 | |
9D-18 | M18X1.5 | 10 | 18 | 20 | 22 | |
9D-20 | M20x1.5 | 12 | 18.5 | 20.5 | 24 | |
9D-22 | M22X1.5 | 14 | 19 | 21.5 | 27 | |
9D-24 | M24X1.5 | 16 | 18.5 | 21.5 | 30 | 40S |
9D-30 | M30X2 | 20 | 22.5 | 25 | 36 | |
9D-36 | M36X2 | 25 | 23.5 | 28.5 | 46 | |
9D-42 | M42X2 | 30 | 25.5 | 32 | 50 | |
9D-52 | M52X2 | 38 | 26,5 | 36 | 60 | 31.5S |
3. Hex Externe hexagonal PLEG
4H pentru garnitura de ulei ISO 6149 etanșare inel O
4. Conector port ISO hexagonal intern PLIH
VSTI M-OR pentru portul de ulei ISO 6149 etanșare cu inel O
5. VSTI M / R ED Hex Hollow Plug metric
4MN-WD Filet metric pentru bărbați Sigiliu ED (pentru portul ISO 9974)
4BN-WD Șurub BSPP pentru bărbați ED-etanșare (pentru portul ISO 1179)
