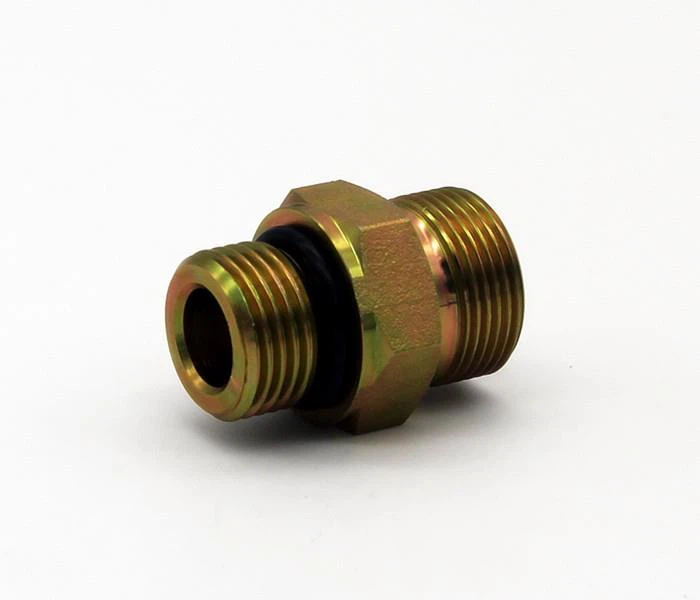

1. Adaptoarele pentru fitinguri din tubulatură DIN au un știft metric, un șurub pentru bărbați BSPP, un șurub pentru bărbați UNF, tipuri de etanșare cu etanșare elastică ED, inel O, inel O cu inel de reținere, fața de tăiere metalică, șaibă de etanșare și filet conic. Adaptoarele DIN se vor conecta la capetele porturilor femele.
2. Metode de etanșare, bolțul mascul se va împerechea cu porturile femele după cum urmează:
Îndepărtarea etanșării cu șuruburi
 |  |
 |  |
Etanșarea inelului O în canelură
Îmbinarea cu filet conic
3. Standarde ale știfturilor masculine pentru toate porturile:
● Fitingurile și adaptorul din tubulatură din seria DIN sunt disponibile cu mai multe tipuri de știfturi paralele cu filet DIN Metric (ISO 9974); Fața plană BSPP (ISO 1179); Șuruburi drepte SAE (SAE J1926 / ISO 11926); ISO (ISO 6149); JIS (JIS B2351).
● Fitinguri DIN cu știfturi cu filet conic: filet NPT ANSI / ASME B 1.20.1-1983; Fir BSPT ISO 7 / BS 21 / DIN 2999-1; Metric filet metric DIN 3852-1, filet inel DIN 3852-2.
1. Adaptoare pentru fitinguri hidraulice seria 1CM / 1DM WD
Conector DIN 24 ° / Filet metric masculin ED (ISO 9974)
PARTEA NR. | FIR | TUBE OD | DIMENSIUNI | MPa | |||||
E | F | D1 | B | l1 | L1 | S1 | S2 | ||
1CM-12-10WD | M12X1.5 | M10x1 | 6 | 8 | 8.5 | 23 | 14 | 14 | 31,5 L |
1CM-14-12WD | M14x1.5 | M12X1.5 | 8 | 12 | 10 | 25 | 17 | 17 | |
1CM-16-12WD | M16x1.5 | M12X1.5 | 10 | 12 | 11 | 25 | 17 | 19 | |
1CM-16-14WD | M16x1.5 | M14x1.5 | 10 | 12 | 11 | 26 | 19 | 19 | |
1CM-16-18WD | M16x1.5 | M18X1.5 | 10 | 12 | 12.5 | 27 | 24 | 19 | |
1CM-18-16WD | M18X1.5 | M16x1.5 | 12 | 12 | 12.5 | 27 | 22 | 22 | |
1CM-18WD | M18X1.5 | M18X1.5 | 12 | 12 | 12.5 | 27 | 24 | 22 | |
1CM-18-22WD | M18X1.5 | M22X1.5 | 12 | 14 | 14 | 29 | 27 | 22 | |
1CM-22-18WD | M22X1.5 | M18X1.5 | 15 | 12 | 13.5 | 29 | 24 | 27 | |
1CM-22WD | M22X1.5 | M22X1.5 | 15 | 14 | 15 | 30 | 27 | 27 | |
1CM-26-22WD | M26X1.5 | M22X1.5 | 18 | 14 | 14.5 | 31 | 27 | 32 | |
1CM-30-26WD | M30X2 | M26X1.5 | 22 | 16 | 16.5 | 33 | 32 | 36 | 16L |
1CM-30-27WD | M30X2 | M27X2 | 22 | 16 | 16.5 | 33 | 32 | 36 | |
1CM-36-33WD | M36X2 | M33X2 | 28 | 18 | 17.5 | 34 | 41 | 41 | |
1CM-45-42WD | M45X2 | M42X2 | 35 | 20 | 17.5 | 39 | 50 | 50 | |
1CM-52-48WD | M52X2 | M48X2 | 42 | 22 | 19 | 42 | 55 | 60 | |
1DM-14-12WD | M14x1.5 | M12X1.5 | 6 | 12 | 13 | 28 | 17 | 17 | 63S |
1DM-16-14WD | M16x1.5 | M14x1.5 | 8 | 12 | 15 | 30 | 19 | 19 | |
1DM-18-16WD | M18X1.5 | M16x1.5 | 10 | 12 | 15 | 31 | 22 | 22 | |
1DM-20-18WD | M20x1.5 | M18X1.5 | 12 | 12 | 17 | 33 | 24 | 24 | |
1DM-22-20WD | M22X1.5 | M20x1.5 | 14 | 14 | 19 | 37 | 27 | 27 | |
1DM-24-22WD | M24X1.5 | M22X1.5 | 16 | 14 | 18.5 | 37 | 27 | 30 | 40S |
1DM-30-27WD | M30X2 | M27X2 | 20 | 16 | 20.5 | 42 | 32 | 36 | |
1DM-36-33WD | M36X2 | M33X2 | 25 | 18 | 23 | 47 | 41 | 46 | |
1DM-42WD | M42X2 | M42X2 | 30 | 20 | 23.5 | 50 | 50 | 50 | |
1DM-52-48WD | M52X2 | M48X2 | 38 | 22 | 26 | 57 | 55 | 60 | 31.5S |
Notă: În cazul în care sunteți interesat să comandați adaptorul în set complet, cu inel de tăiere și piuliță, este necesar să introduceți sufixul "RN" după piesa noastră nr. de exemplu 1DM-20-18WD / RN. | |||||||||
2. Adaptoare pentru fitinguri hidraulice Seria WD 1CB / 1DB
Conector DIN 24 ° / Filet BSPP masculin Etanșare ED (ISO 1179)
PARTEA NR. | FIR | TUBE OD | DIMENSIUNI | MPa | |||||
E | F | D1 | B | l1 | L1 | S1 | S2 | ||
1cb-12-02WD | M12X1.5 | G1 / 8" X28 | 6 | 8 | 8.5 | 23.5 | 14 | 14 | 31.5L |
1cb-12-04WD | M12X1.5 | G1 / 4" X19 | 6 | 12 | 10 | 25 | 19 | 14 | |
1cb-12-06WD | M12X1.5 | G3 / 8" X19 | 6 | 12 | 11.5 | 26,5 | 22 | 14 | |
1cb-14-02WD | M14x1.5 | G1 / 8" X28 | 8 | 8 | 9 | 24 | 14 | 17 | |
1cb-14-04WD | M14x1.5 | G1 / 4" X19 | 8 | 12 | 10 | 24 | 19 | 17 | |
1cb-14-06WD | M14x1.5 | G3 / 8" X19 | 8 | 12 | 11 | 26 | 22 | 17 | |
1cb-16-04WD | M16x1.5 | G1 / 4" X19 | 10 | 12 | 11 | 24.5 | 19 | 19 | |
1cb-16-06WD | M16x1.5 | G3 / 8" X19 | 10 | 12 | 12.5 | 26 | 22 | 19 | |
1cb-16-08WD | M16x1.5 | G1 / 2" X14 | 10 | 14 | 13 | 28 | 27 | 19 | |
1cb-18-04WD | M18X1.5 | G1 / 4" X19 | 12 | 12 | 12 | 27 | 19 | 22 | |
1cb-18-06WD | M18X1.5 | G3 / 8" X19 | 12 | 12 | 12.5 | 26 | 22 | 22 | |
1cb-18-08WD | M18X1.5 | G1 / 2" X14 | 12 | 14 | 14 | 28 | 27 | 22 | |
1cb-22-04WD | M22X1.5 | G1 / 4" X19 | 15 | 12 | 13 | 28 | 24 | 27 | |
1cb-22-06WD | M22X1.5 | G3 / 8" X19 | 15 | 12 | 13.5 | 28 | 24 | 27 | |
1cb-22-08WD | M22X1.5 | G1 / 2" X14 | 15 | 14 | 14 | 29 | 27 | 27 | |
1cb-22-12WD | M22X1.5 | G3 / 4" X14 | 15 | 16 | 15 | 29 | 32 | 27 | |
1cb-26-08WD | M26X1.5 | G1 / 2" X14 | 18 | 14 | 14.5 | 31 | 27 | 32 | |
1cb-26-12WD | M26X1.5 | G3 / 4" X14 | 18 | 16 | 14.5 | 31 | 32 | 32 | |
1cb-30-12WD | M30X2 | G3 / 4" X14 | 22 | 16 | 16.5 | 33 | 32 | 36 | 16L |
1cb-36-16WD | M36X2 | G1" X11 | 28 | 18 | 17.5 | 34 | 41 | 41 | |
1cb-45-20WD | M45X2 | G1.1 / 4" X11 | 35 | 20 | 17.5 | 39 | 50 | 50 | |
1cb-52-24WD | M52X2 | G1.1 / 2" X11 | 42 | 22 | 19 | 42 | 55 | 60 | |
1DB-14-04WD | M14x1.5 | G1 / 4" X19 | 6 | 12 | 15 | 19 | 17 | 63S | |
1DB-16-04WD | M16x1.5 | G1 / 4" X19 | 8 | 12 | 15 | 30 | 19 | 19 | |
1DB-16-06WD | M16x1.5 | G3 / 8" X19 | 8 | 12 | 15.5 | 30 | 22 | 19 | |
1DB-18-04WD | M18X1.5 | G1 / 4" X19 | 10 | 12 | 14.5 | 31 | 19 | 22 | |
1DB-18-06WD | M18X1.5 | G3 / 8" X19 | 10 | 12 | 14.5 | 31 | 22 | 22 | |
1DB-18-08WD | M18X1.5 | G1 / 2" X14 | 10 | 14 | 17.5 | 34 | 27 | 22 | |
1DB-20-04WD | M20x1.5 | G1 / 4" X19 | 12 | 12 | 16.5 | 33 | 22 | 24 | |
1DB-20-06WD | M20x1.5 | G3 / 8" X19 | 12 | 12 | 15 | 33 | 22 | 24 | |
1DB-20-08WD | M20x1.5 | G1 / 2" X14 | 12 | 14 | 17.5 | 34 | 27 | 24 | |
1DB-22-08WD | M22X1.5 | G1 / 2" X14 | 14 | 14 | 19 | 37 | 27 | 27 | |
1DB-24-06WD | M24X1.5 | G3 / 8" X19 | 16 | 12 | 18 | 36.5 | 27 | 30 | 40S |
1DB-24-08WD | M24X1.5 | G1 / 2" X14 | 16 | 14 | 18.5 | 37 | 27 | 30 | |
1DB-24-12WD | M24X1.5 | G3 / 4" X14 | 16 | 16 | 20.5 | 39 | 32 | 30 | |
1DB-30-12WD | M30X2 | G3 / 4" X14 | 20 | 16 | 20.5 | 42 | 32 | 36 | |
1DB-36-08WD | M36X2 | G1 / 2" X14 | 25 | 14 | 23 | 47 | 41 | 46 | |
1DB-36-12WD | M36X2 | G3 / 4" X14 | 25 | 16 | 23 | 47 | 41 | 46 | |
1DB-36-16WD | M36X2 | G1" X11 | 25 | 18 | 23 | 47 | 41 | 46 | |
1DB-42-20WD | M42X2 | G1.1 / 4" X11 | 30 | 20 | 23.5 | 50 | 50 | 50 | |
1DB-52-24WD | M52X2 | G1.1 / 2" X11 | 38 | 22 | 26 | 57 | 55 | 60 | 31.5S |
Notă: În cazul în care sunteți interesat să comandați adaptorul în set complet, cu inel de tăiere și piuliță, este necesar să introduceți sufixul "RN" după piesa noastră nr. de exemplu 1DB-20-08WD / RN. | |||||||||
3. Adaptoare pentru fitinguri hidraulice Seria 1CO / 1DO
Conector DIN 24 ° / Oțel inoxidabil cu filet UNF / UN (ISO 11926)
PARTEA NR. | FIR | TUBE OD | DIMENSIUNI | MPa | |||||
E | F | D1 | B | l1 | L1 | S1 | S2 | ||
1CO-14-04 | M14x1.5 | 7/16" X20 | 8 | 9 | 10 | 25 | 17 | 17 | 31,5 L |
1CO-16-04 | M16x1.5 | 7/16" X20 | 10 | 9 | 11 | 26 | 17 | 19 | |
1CO-18-06 | M18X1.5 | 9/16" X18 | 12 | 10 | 11 | 26 | 19 | 22 | |
1CO-18-08 | M18X1.5 | 3/4" X16 | 12 | 11 | 13 | 28 | 24 | 22 | |
1CO-18-10 | M18X1.5 | 7/8" X14 | 12 | 12.7 | 14.3 | 29 | 27 | 22 | |
1CO-22-08 | M22X1.5 | 3/4" X16 | 15 | 11 | 14 | 29 | 24 | 27 | |
1CO-22-10 | M22X1.5 | 7/8" X14 | 15 | 12.7 | 15.3 | 30 | 27 | 27 | |
1CO-22-12 | M22X1.5 | 1.1 / 16" X12 | 15 | 15.09 | 11.91 | 30 | 32 | 27 | |
1CO-26-08 | M26X1.5 | 3/4" X16 | 18 | 11 | 14.5 | 31 | 27 | 32 | |
1CO-26-10 | M26X1.5 | 7/8" X14 | 18 | 12.7 | 14.8 | 31 | 27 | 32 | |
1CO-30-08 | M30X2 | 3/4" X16 | 18 | 11.13 | 13.87 | 33 | 32 | 36 | 16L |
1CO-30-10 | M30X2 | 7/8" X14 | 22 | 12.7 | 16.8 | 33 | 32 | 36 | |
1CO-30-12 | M30X2 | 1.1 / 16" X12 | 22 | 15 | 16.5 | 33 | 32 | 36 | |
1CO-30-16 | M30X2 | 1.5 / 16" X12 | 22 | 15 | 17.5 | 34 | 41 | 36 | |
1CO-36-12 | M36X2 | 1.1 / 16" X12 | 28 | 15.09 | 14.41 | 34 | 41 | 41 | |
1CO-36-16 | M36X2 | 1.5 / 16" X12 | 28 | 15 | 17.5 | 34 | 41 | 41 | |
1CO-45-16 | M45X2 | 1.5 / 16" X12 | 35 | 15 | 17.5 | 39 | 46 | 50 | |
1CO-45-20 | M45X2 | 1.5 / 8" X12 | 35 | 15.09 | 16.41 | 39 | 50 | 50 | |
1CO-52-20 | M52X2 | 1.5 / 8" X12 | 42 | 15.09 | 15.91 | 42 | 55 | 60 | |
1DO-16-04 | M16x1.5 | 7/16" X20 | 8 | 9 | 15 | 30 | 17 | 19 | 63S |
1DO-18-06 | M18X1.5 | 9/16" X18 | 10 | 10 | 14.5 | 31 | 19 | 22 | |
1DO-20-06 | M20x1.5 | 9/16" X18 | 12 | 10 | 14.5 | 31 | 22 | 24 | |
1DO-20-08 | M20x1.5 | 3/4" X16 | 12 | 11 | 17.5 | 34 | 24 | 24 | |
1DO-24-08 | M24X1.5 | 3/4" X16 | 16 | 11 | 15.5 | 34 | 24 | 30 | 40S |
1DO-24-10 | M24X1.5 | 7/8" X14 | 16 | 12.7 | 18.8 | 37 | 27 | 30 | |
1DO-30-08 | M30X2 | 3/4" X16 | 20 | 11 | 20.5 | 42 | 32 | 36 | |
1DO-30-10 | M30X2 | 7/8" X14 | 20 | 12.7 | 20.8 | 42 | 32 | 36 | |
1DO-30-12 | M30X2 | 1.1 / 16" X12 | 20 | 15 | 20.5 | 42 | 32 | 36 | |
1DO-36-12 | M36X2 | 1.1 / 16" X12 | 25 | 15.09 | 19.91 | 47 | 41 | 46 | |
1DO-36-16 | M36X2 | 1.5 / 16" X12 | 25 | 15 | 23 | 47 | 41 | 46 | |
1DO-42-16 | M42X2 | 1.5 / 16" X12 | 30 | 15 | 23.5 | 50 | 46 | 50 | |
1DO-42-20 | M42X2 | 1.5 / 8" X12 | 30 | 15 | 23.5 | 50 | 50 | 50 | |
1DO-52-20 | M52X2 | 1.5 / 8" X12 | 38 | 15.09 | 22.9 | 53.9 | 55 | 60 | 31.5S |
Notă: În cazul în care sunteți interesat să comandați adaptorul în set complet, cu inel de tăiere și piuliță, este necesar să introduceți sufixul "RN" după piesa noastră nr. de exemplu 1C9-30RN. | |||||||||
4. Adaptatori pentru fitinguri hidraulice Seria 1CB / 1DB
Conector DIN 24 ° / Filet BSP pentru firele de etanșare Garnitură de etanșare DIN 3852-2
PARTEA NR. | FIR | TUBE OD | DIMENSIUNI | MPa | ||||||
E | F | D1 | B | l1 | L1 | L | S1 | S2 | ||
1cb-12-02 | M12X1.5 | G1 / 8" X28 | 6 | 10 | 8 | 23 | 24 | 14 | 14 | 31.5L |
1cb-12-04 | M12X1.5 | G1 / 4" X19 | 6 | 12 | 9 | 24 | 28 | 19 | 14 | |
1cb-14-02 | M14x1.5 | G1 / 8" X28 | 8 | 10 | 8 | 23 | 25 | 14 | 17 | |
1cb-14-04 | M14x1.5 | G1 / 4" X19 | 8 | 12 | 9 | 25 | 28 | 19 | 17 | |
1cb-14-06 | M14x1.5 | G3 / 8" X19 | 8 | 13.5 | 9 | 24 | 28.5 | 22 | 17 | |
1cb-16-04 | M16x1.5 | G1 / 4" X19 | 10 | 12 | 10 | 25 | 28 | 19 | 19 | |
1cb-16-06 | M16x1.5 | G3 / 8" X19 | 10 | 13.5 | 12.5 | 25 | 33 | 22 | 19 | |
1cb-16-08 | M16x1.5 | G1 / 2" X14 | 10 | 16 | 11 | 26 | 32 | 27 | 19 | |
1cb-18-04 | M18X1.5 | G1 / 4" X19 | 12 | 12 | 10 | 25 | 29 | 19 | 22 | |
1cb-18-06 | M18X1.5 | G3 / 8" X19 | 12 | 13.5 | 10 | 25 | 30.5 | 22 | 22 | |
1cb-18-08 | M18X1.5 | G1 / 2" X14 | 12 | 16 | 11 | 26 | 33 | 27 | 22 | |
1cb-18-12 | M18X1.5 | G3 / 4" X14 | 12 | 18.5 | 11 | 26 | 36.5 | 32 | 22 | |
1cb-22-06 | M22X1.5 | G3 / 8" X19 | 15 | 13.5 | 11 | 26 | 31.5 | 24 | 27 | |
1cb-22-08 | M22X1.5 | G1 / 2" X14 | 15 | 16 | 12 | 27 | 34 | 27 | 27 | |
1cb-26-08 | M26X1.5 | G1 / 2" X14 | 18 | 16 | 11.5 | 28 | 35 | 27 | 32 | |
1cb-26-12 | M26X1.5 | G3 / 4" X14 | 18 | 18.5 | 11.5 | 28 | 35,5 | 32 | 32 | |
1cb-30-12 | M30X2 | G3 / 4" X14 | 22 | 18.5 | 13.5 | 30 | 39.5 | 32 | 36 | 16L |
1cb-36-16 | M36X2 | G1" X11 | 28 | 20.5 | 14.5 | 31 | 42,5 | 41 | 41 | |
1cb-45-20 | M45X2 | G1.1 / 4" X11 | 35 | 20.5 | 15.5 | 37 | 45.5 | 50 | 50 | |
1cb-52-24 | M52X2 | G1.1 / 2" X11 | 42 | 23 | 16 | 39 | 50 | 55 | 60 | |
1DB-14-04 | M14x1.5 | G1 / 4" X19 | 6 | 12 | 13 | 28 | 30 | 19 | 17 | 63S |
1DB-16-04 | M16x1.5 | G1 / 4" X19 | 8 | 12 | 13 | 28 | 32 | 19 | 19 | |
1DB-16-06 | M16x1.5 | G3 / 8" X19 | 8 | 13.5 | 15 | 32 | 35,5 | 22 | 19 | |
1DB-18-04 | M18X1.5 | G1 / 4" X19 | 10 | 12 | 12.5 | 29 | 32 | 19 | 22 | |
1DB-18-06 | M18X1.5 | G3 / 8" X19 | 10 | 13.5 | 14.5 | 31 | 33,5 | 22 | 22 | |
1DB-18-08 | M18X1.5 | G1 / 2" X14 | 10 | 16 | 14.5 | 31 | 36 | 27 | 22 | |
1DB-20-04 | M20x1.5 | G1 / 4" X19 | 12 | 12 | 14.5 | 31 | 34 | 22 | 24 | |
1DB-20-06 | M20x1.5 | G3 / 8" X19 | 12 | 13.5 | 14.5 | 31 | 35,5 | 22 | 24 | |
1DB-20-08 | M20x1.5 | G1 / 2" X14 | 12 | 16 | 14.5 | 31 | 38 | 27 | 24 | |
1DB-22-08 | M22X1.5 | G1 / 2" X14 | 14 | 16 | 16 | 34 | 40 | 27 | 27 | |
1DB-24-06 | M24X1.5 | G3 / 8" X19 | 16 | 13.5 | 15.5 | 34 | 37,5 | 27 | 30 | 40S |
1DB-24-08 | M24X1.5 | G1 / 2" X14 | 16 | 16 | 15.5 | 34 | 40 | 27 | 30 | |
1DB-24-12 | M24X1.5 | G3 / 4" X14 | 16 | 18.5 | 17.5 | 36 | 44,5 | 32 | 30 | |
1DB-30-12 | M30X2 | G3 / 4" X14 | 20 | 18.5 | 17.5 | 39 | 48.5 | 32 | 36 | |
1DB-36-08 | M36X2 | G1 / 2" X14 | 25 | 16 | 19 | 43 | 48 | 38 | 46 | |
1DB-36-12 | M36X2 | G3 / 4" X14 | 25 | 18.5 | 19 | 43 | 50.5 | 38 | 46 | |
1DB-36-16 | M36X2 | G1" X11 | 25 | 20.5 | 20 | 44 | 52.5 | 41 | 46 | |
1DB-42-20 | M42X2 | G1.1 / 4" X11 | 30 | 20.5 | 21.5 | 48 | 54,5 | 50 | 50 | |
1DB-52-24 | M52X2 | G1.1 / 2" X11 | 38 | 23 | 23 | 54 | 62 | 55 | 60 | 31.5S |
Notă: În cazul în care sunteți interesat să comandați adaptorul în set complet, cu inel de tăiere și piuliță, este necesar să introduceți sufixul "RN" după piesa noastră nr. de exemplu 1DB-20-08RN. | ||||||||||
5. Adaptoare pentru fitinguri hidraulice Seria 1CH / 1DH
Conector DIN 24 ° / Mușchi Filet metric O-ring DIN ISO 6149 stud
PARTEA NR. | FIR | TUBE OD | O RING | DIMENSIUNI | MPa | |||||
E | F | D1 | B | l1 | L1 | S1 | S2 | |||
1CH-12-10 | M12X1.5 | M10x1 | 6 | O08.1X1.6 | 8.5 | 9.5 | 23 | 14 | 14 | 31.5L |
1CH-14 | M14x1.5 | M14x1.5 | 8 | O11.3X2.4 | 11 | 10 | 25 | 19 | 17 | |
1CH-14-12 | M14x1.5 | M12X1.5 | 8 | O09.3X2.4 | 11 | 10 | 25 | 17 | 17 | |
1CH-16-14 | M16x1.5 | M14x1.5 | 10 | O11.3X2.4 | 11 | 13 | 26 | 19 | 19 | |
1CH-18-14 | M18X1.5 | M14x1.5 | 12 | O11.3X2.4 | 11 | 11 | 25.5 | 19 | 22 | |
1CH-14-18 | M14x1.5 | M18X1.5 | 8 | O15.3X2.4 | 12.5 | 11.5 | 26,5 | 24 | 17 | |
1CH-16 | M16x1.5 | M16x1.5 | 10 | O13.3X2.4 | 11.5 | 13 | 28 | 22 | 19 | |
1CH-16-18 | M16x1.5 | M18X1.5 | 10 | O15.3X2.4 | 12.5 | 12.5 | 28 | 24 | 19 | |
1CH-18-16 | M18X1.5 | M16x1.5 | 12 | O13.3X2.4 | 11.5 | 12 | 27 | 22 | 22 | |
1CH-22-16 | M22X1.5 | M16x1.5 | 15 | O13.3X2.4 | 11.5 | 13.5 | 29,5 | 24 | 27 | |
1CH-22-18 | M22X1.5 | M18X1.5 | 15 | O15.3X2.4 | 12.5 | 13.5 | 29 | 24 | 27 | |
1CH-16-22 | M16x1.5 | M22X1.5 | 10 | O19.3X2.4 | 13 | 14 | 29,5 | 27 | 19 | |
1CH-22-20 | M22X1.5 | M20x1.5 | 15 | O17.3X2.4 | 12 | 15 | 30.5 | 27 | 27 | |
1CH-22 | M22X1.5 | M22X1.5 | 15 | O19.3X2.4 | 13 | 15 | 31 | 27 | 27 | |
1CH-26-22 | M26X1.5 | M22X1.5 | 18 | O19.3X2.4 | 13 | 14.5 | 31 | 27 | 32 | |
1CH-26 | M26X1.5 | M26X1.5 | 18 | O23.5X3.0 | 13.5 | 13.5 | 31 | 32 | 32 | |
1CH-26-27 | M26X1.5 | M27X2 | 18 | O23.5X3.0 | 16 | 14.5 | 32 | 32 | 32 | |
1CH-26-33 | M26X1.5 | M33X2 | 18 | O29.5X3.0 | 16 | 15.5 | 33 | 41 | 32 | |
1CH-30-22 | M30X2 | M22X1.5 | 22 | O19.3X2.4 | 13 | 17.5 | 33 | 32 | 41 | 16L |
1CH-30-27 | M30X2 | M27X2 | 22 | O23.5X3.0 | 16 | 16.5 | 33 | 32 | 36 | |
1CH-30 | M30X2 | M30X2 | 22 | O26.5X3.0 | 16 | 17.5 | 33 | 36 | 36 | |
1CH-36-27 | M36X2 | M27X2 | 28 | O23.5X3.0 | 16 | 17.5 | 34 | 41 | 41 | |
1CH-36-33 | M36X2 | M33X2 | 28 | O29.5X3.0 | 16 | 17.5 | 34 | 41 | 41 | |
1CH-36-42 | M36X2 | M42X2 | 28 | O38.5X3.0 | 16 | 18.5 | 35 | 50 | 41 | |
1CH-45-33 | M45X2 | M33X2 | 35 | O29.5X3.0 | 16 | 17.5 | 37 | 46 | 50 | |
1CH-45-42 | M45X2 | M42X2 | 35 | O38.5X3.0 | 16 | 17.5 | 37 | 50 | 50 | |
1CH-52-48 | M52X2 | M48X2 | 42 | O44.5X3.0 | 17.5 | 19 | 55 | 60 | ||
1DH-14 | M14x1.5 | M14x1.5 | 6 | O11.3X2.4 | 11 | 15 | 28 | 19 | 17 | 63S |
1DH-14-12 | M14x1.5 | M12X1.5 | 6 | O09.3X2.4 | 11 | 13 | 28 | 17 | 17 | |
1DH-16-14 | M16x1.5 | M14x1.5 | 8 | O11.3X2.4 | 11 | 15 | 30 | 19 | 19 | |
1DH-18-16 | M18X1.5 | M16x1.5 | 10 | O13.3X2.4 | 11.5 | 15 | 31 | 22 | 22 | |
1DH-20-14 | M20x1.5 | M14x1.5 | 12 | O11.3X2.4 | 11 | 15 | 31 | 22 | 24 | |
1DH-20-16 | M20x1.5 | M16x1.5 | 12 | O13.3X2.4 | 11.5 | 15 | 31 | 22 | 24 | |
1DH-20-18 | M20x1.5 | M18X1.5 | 12 | O15.3X2.4 | 12.5 | 17 | 33 | 24 | 24 | |
1DH-20-22 | M20x1.5 | M22X1.5 | 12 | O19.3X2.4 | 13 | 17.5 | 35 | 27 | 30 | |
1DH-24-22 | M24X1.5 | M22X1.5 | 16 | O19.3X2.4 | 13 | 18.5 | 37 | 27 | 30 | 40S |
1DH-30 | M30X2 | M30X2 | 20 | O26.5X3.0 | 16 | 20.5 | 42 | 36 | 36 | |
1DH-30-27 | M30X2 | M27X2 | 20 | O23.5X3.0 | 16 | 20.5 | 42 | 32 | 36 | |
1DH-30-33 | M30X2 | M33X2 | 20 | 16 | 22.5 | 42 | 41 | 36 | ||
1DH-36-27 | M36X2 | M27X2 | 25 | O23.5X3.0 | 16 | 23 | 47 | 41 | 46 | |
1DH-36-33 | M36X2 | M33X2 | 25 | O29.5X3.0 | 16 | 23 | 47 | 41 | 46 | |
1DH-42 | M42X2 | M42X2 | 30 | O38.5X3.0 | 16 | 23.5 | 50 | 50 | 50 | |
1DH-42-48 | M42X2 | M48X2 | 30 | O44.5X3.0 | 17.5 | 26,5 | 52 | 55 | 50 | |
6. Adaptoare pentru fitinguri hidraulice Seria 1CT / 1DT
Conector DIN 24 ° / Filet conic BSPT scurt (DIN 3852-2, tip C)
PARTEA NR. | FIR | TUBE OD | DIMENSIUNI | MPa | ||||
E | F | D | l1 | L1 | S1 | S2 | ||
1CT-12-02SP | M12x1.5 | R1 / 8" X28 | 6 | 13 | 28 | 12 | 14 | 31.5L |
1CT-12-04SP | M12x1.5 | R1 / 4" X19 | 8 | 8 | 14 | 14 | ||
1CT-14-04SP | M14x1.5 | R1 / 4" X19 | 8 | 16.5 | 31.5 | 14 | 17 | |
1CT-14-06SP | M14x1.5 | R3 / 8" X19 | 8 | 17.6 | 32.6 | 19 | 17 | |
1CT-16-04SP | M16x1.5 | R1 / 4" X19 | 10 | 17.5 | 32,5 | 17 | 19 | |
1CT-16-06SP | M16x1.5 | R3 / 8" X19 | 10 | 18.6 | 33,6 | 19 | 19 | |
1CT-16-08SP | M16x1.5 | R1 / 2" x14 | 10 | 21.8 | 36,8 | 22 | 19 | |
1CT-16-12SP | M16x1.5 | R3 / 4" x14 | 10 | 21.5 | 36.5 | 30 | 19 | |
1CT-18-04SP | M18x1.5 | R1 / 4" X19 | 12 | 18.5 | 33,5 | 19 | 22 | |
1CT-18-06SP | M18x1.5 | R3 / 8" X19 | 12 | 18.6 | 33,6 | 19 | 22 | |
1CT-18-08SP | M18x1.5 | R1 / 2" x14 | 12 | 21.8 | 36,8 | 22 | 22 | |
1CT-22-08SP | M22x1.5 | R1 / 2" x14 | 15 | 22.8 | 37.8 | 24 | 27 | |
1CT-26-08SP | M26x1.5 | R1 / 2" x14 | 18 | 23.3 | 39,8 | 27 | 32 | 16L |
1CT-26-12SP | M26x1.5 | R3 / 4" x14 | 18 | 22 | 38.5 | 30 | 32 | |
1CT-30-12SP | M30x2 | R3 / 4" x14 | 22 | 24 | 40,5 | 32 | 36 | |
1CT-36-16SP | M36x2 | R1" x11 | 28 | 29,6 | 46.1 | 38 | 41 | |
1CT-36-20SP | M36x2 | R1.1 / 4" x11 | 28 | 29.3 | 45.8 | 46 | 41 | |
1CT-45-16SP | M45x2 | R1" x11 | 35 | 29,6 | 51.1 | 46 | 50 | |
1CT-45-20SP | M45x2 | R1.1 / 4" x11 | 35 | 28.3 | 49.8 | 46 | 50 | |
1CT-52-20SP | M52x2 | R1.1 / 4" x11 | 42 | 29.8 | 52.8 | 55 | 60 | |
1CT-52-24SP | M52x2 | R1.1 / 2" x11 | 42 | 29.8 | 52.8 | 55 | 60 | |
1DT-14-04SP | M14x1.5 | R1 / 4" X19 | 6 | 13 | 36.5 | 17 | 17 | 63S |
1DT-16-04SP | M16x1.5 | R1 / 4" X19 | 8 | 21.5 | 36.5 | 17 | 19 | |
1DT-18-04SP | M18x1.5 | R1 / 4" X19 | 10 | 21 | 37,5 | 19 | 22 | |
1DT-20-04SP | M20x1.5 | R1 / 4" X19 | 12 | 23 | 39.5 | 22 | 24 | |
1DT-20-06SP | M20x1.5 | R3 / 8" X19 | 12 | 23.1 | 39.6 | 22 | 24 | |
1DT-22-06SP | M22x1.5 | R3 / 8" X19 | 14 | 24.6 | 42,6 | 24 | 27 | |
1DT-22-08SP | M22x1.5 | R1 / 2" x14 | 14 | 27,8 | 45.8 | 24 | 27 | |
1DT-24-06SP | M24x1.5 | R3 / 8" X19 | 16 | 24.1 | 42,6 | 27 | 30 | |
1DT-24-08SP | M24x1.5 | R1 / 2" x14 | 16 | 27.3 | 45.8 | 27 | 30 | |
1DT-30-12SP | M30x2 | R3 / 4" x14 | 20 | 28 | 49.5 | 32 | 36 | 40S |
1DT-36-12SP | M36x2 | R3 / 4" x14 | 25 | 29,5 | 53.5 | 38 | 46 | |
1DT-36-16SP | M36x2 | R1" x11 | 25 | 34.1 | 58.1 | 38 | 46 | |
1DT-42-16SP | M42x2 | R1" x11 | 30 | 35,6 | 62,1 | 46 | 50 | |
1DT-42-20SP | M42x2 | R1.1 / 4" x11 | 30 | 34.3 | 60.8 | 46 | 50 | |
1DT-52-20SP | M52x2 | R1.1 / 4" x11 | 38 | 36,8 | 67.8 | 55 | 60 | |
1DT-52-24SP | M52x2 | R1.1 / 2" x11 | 38 | 36,8 | 67.8 | 55 | 60 | |
Notă În cazul în care doriți să comandați adaptorul în set complet, cu inel de tăiere și piuliță, este necesar să introduceți sufixul "RN" după piesa nr. de exemplu 1DT-22-08SP / RN. | ||||||||
7. Adaptoare pentru fitinguri hidraulice Seria 1CN / 1DN
Conector DIN 24 ° / filet NPT masculin (SAE J476)
PARTEA NR. | FIR | TUBE OD | DIMENSIUNI | MPa | ||||
E | F | D1 | l1 | L1 | S1 | S2 | ||
1CN-08-02 | M8x1 | Z1 / 8" X27 | 4 | 14.4 | 24.4 | 11 | 10 | 10LL |
1CN-10-02LL | M10x1 | Z1 / 8" X27 | 6 | 12.9 | 24.4 | 11 | 12 | |
1CN-12-02LL | M12x1 | Z1 / 8" X27 | 8 | 13.9 | 25.4 | 12 | 14 | |
1CN-12-02 | M12X1.5 | Z1 / 8" X27 | 6 | 13.4 | 28.4 | 12 | 14 | 31. 5L |
1CN-12-04 | M12X1.5 | Z1 / 4" X18 | 6 | 17.2 | 32.2 | 17 | 14 | |
1CN-14-04 | M14x1.5 | Z1 / 4" X18 | 8 | 17.2 | 32.2 | 14 | 17 | |
1CN-16-04 | M16x1.5 | Z1 / 4" X18 | 10 | 18.2 | 33.2 | 17 | 19 | |
1CN-16-06 | M16x1.5 | Z3 / 8" X18 | 10 | 19.9 | 53.0 | 19 | 19 | |
1CN-18-04 | M18X1.5 | Z1 / 4" X18 | 12 | 19.2 | 34,2 | 19 | 22 | |
1CN-18-06 | M18X1.5 | Z3 / 8" X18 | 12 | 19.9 | 34.9 | 19 | 22 | |
1CN-18-08 | M18X1.5 | Z1 / 2" X14 | 12 | 21.4 | 36,4 | 22 | 22 | |
1CN-22-08 | M22X1.5 | Z1 / 2" X14 | 15 | 22.4 | 37.4 | 24 | 27 | |
1CN-22-20 | M22X1.5 | Z1.1 / 4" X11.5 | 15 | 29.8 | 37.4 | 46 | 27 | |
1CN-26-08 | M26X1.5 | Z1 / 2" X14 | 18 | 22.9 | 39.4 | 27 | 32 | 16L |
1CN-26-12 | M26X1.5 | Z3 / 4" X14 | 18 | 22.4 | 38,9 | 30 | 32 | |
1CN-30-08 | M30X2 | Z1 / 2" X14 | 22 | 24.4 | 40,5 | 32 | 36 | |
1CN-30-12 | M30X2 | Z3 / 4" X14 | 22 | 24.4 | 40.9 | 32 | 36 | |
1CN-36-16 | M36X2 | Z1" X11.5 | 28 | 29.8 | 46.3 | 41 | 41 | |
1CN-36-20 | M36X2 | Z1.1 / 4" X11.5 | 28 | 31.3 | 46.3 | 46 | 41 | |
1CN-45-20 | M45X2 | Z1.1 / 4" X11.5 | 35 | 30,3 | 51,8 | 46 | 50 | |
1CN-52-20 | M52X2 | Z1.1 / 4" X11.5 | 42 | 31.8 | 55.8 | 55 | 60 | |
1CN-52-24 | M52X2 | Z1.1 / 2" X11.5 | 42 | 32.8 | 55.8 | 55 | 60 | |
1DN-14-04 | M14x1.5 | Z1 / 4" X18 | 6 | 22.2 | 37.2 | 17 | 17 | 63S |
1DN-16-04 | M16x1.5 | Z1 / 4" X18 | 8 | 22.2 | 37.2 | 17 | 19 | |
1DN-18-04 | M18X1.5 | Z1 / 4" X18 | 10 | 21,7 | 38.2 | 19 | 22 | |
1DN-18-06 | M18X1.5 | Z3 / 8" X18 | 10 | 22.4 | 38,9 | 19 | 22 | |
1DN-20-04 | M20x1.5 | Z1 / 4" X18 | 12 | 23.7 | 40.2 | 22 | 24 | |
1DN-20-06 | M20x1.5 | Z3 / 8" X18 | 12 | 24.4 | 40.9 | 22 | 24 | |
1DN-20-08 | M20x1.5 | Z1 / 2" X14 | 12 | 25.9 | 42,4 | 22 | 24 | |
1DN-22-08 | M22X1.5 | Z1 / 2" X14 | 14 | 27,4 | 45.4 | 24 | 27 | |
1DN-24-08 | M24X1.5 | Z1 / 2" X14 | 16 | 26.9 | 45.4 | 27 | 30 | |
1DN-30-12 | M30X2 | Z3 / 4" X14 | 20 | 28.4 | 49,9 | 32 | 36 | 40S |
1DN-36-12 | M36X2 | Z3 / 4" X14 | 25 | 30,9 | 34,0 | 41 | 46 | |
1DN-36-16 | M36X2 | Z1" X11.5 | 25 | 35.3 | 59.3 | 41 | 46 | |
1DN-42-16 | M42X2 | Z1" X11.5 | 30 | 35.8 | 59.3 | 46 | 46 | |
1DN-42-20 | M42X2 | Z1.1 / 4" X11.5 | 30 | 36.3 | 62.8 | 46 | 50 | |
1DN-52-24 | M52X2 | Z1.1 / 2" X11.5 | 38 | 39,8 | 70.8 | 55 | 60 | |
Notă: În cazul în care sunteți interesat să comandați adaptorul în set complet, cu inel de tăiere și piuliță, este necesar să introduceți sufixul "RN" după piesa noastră nr. de exemplu 10N-30-12RN. | ||||||||
Tag-uri populare: DIN, stiluri de porturi, China, producatori, furnizori, custom, alama, swagelok, Parker, Stauff, Brennan, otel inoxidabil
