Fittinguri DIN ajustabile
video
Fittinguri DIN ajustabile

Fittinguri DIN ajustabile

Capătul reglabil este știftul cu filet exterior, constă din șurub de blocare, șaibă de spate, o-inele și inel de reținere. Racordurile DIN sunt terminale standard ale conectorului conului de 24 deg și fitinguri pentru inele de tăiere pentru conectarea țevilor de oțel, a adaptoarelor sau a ansamblului furtunului, fitingurile ajustabile sunt de obicei găsite pe arc, tee și fitinguri pentru a permite orientarea corectă a fitingurilor.
Trimite anchetă
Vorbeste acum
Descriere

Definiție: Capătul reglabil este un știft de torsiune, constă din șurub de blocare, șaibă de spate, o-inele și inel de reținere. Racordurile DIN sunt terminale standard ale conectorului conului de 24 deg și fitinguri pentru inele de tăiere pentru conectarea țevilor de oțel, a adaptoarelor sau a ansamblului furtunului, fitingurile ajustabile sunt de obicei găsite pe arc, tee și fitinguri pentru a permite orientarea corectă a fitingurilor.


Metode de finisare a capului: Se va asambla cu un șurub, o șaibă de spate, etanșarea prin inelul O sau inelul O + inelul de fixare. Există patru standarde de sigilare a portului după cum urmează:

Filet metric + inel O-inel de etanșare (ISO 9974)

Filet metric + inel O-ISO 6149

Filet UN / UNF + inel O-ISO 11926 SAE J1926 ORB

Fir BSPP + inel O-Inel de etanșare (ISO 1179)

Testele de anduranță și cicluri de anduranță (impuls) se efectuează în conformitate cu ISO 19879.


image001image003


Dimensiunile, presiunea de lucru, performanța, flattenența și fixarea șaibelor de capăt reglabile, șaibele de etanșare, denumirile de capete, vă rugăm să ne contactați prin e-mail.

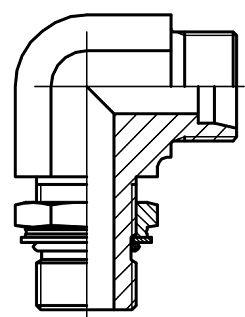

1. Fitinguri cotor reglabile 1CH9 / 1DH9

Conector 24 de grade / Inel O-Inel reglabil ISO 6149 sau inel O-Inel + Inel de fixare ISO 9974

1CH4 / 1DH4 pentru indicarea formei cotului de 45deg



PARTEA NR.

FIR

D1

O RING

DIMENSIUNI

MPa

E

F

TUBE OD

l1

L1

L2

S1

S2

S3

1CH9-12-10OG

M12X1.5

M10x1

6

O08.1X1.6

13

28

26,5

11

14

14

31.5L

1CH9-14-12OG

M14x1.5

M12X1.5

8

O09.3X2.4

15.5

30.5

32

14

17

17

1CH9-16-14OG

M16x1.5

M14x1.5

10

O11.3X2.4

17.5

32,5

34

16

19

19

1CH9-18-16OG

M18X1.5

M16x1.5

12

O13.3X2.4

19

34

36

19

22

22

1CH9-22-18OG

M22X1.5

M18X1.5

15

O15.3X2.4

22

37

39.5

22

27

24

1CH9-26-22OG

M26X1.5

M22X1.5

18

O19.3X2.4

25.5

42

43.5

27

32

27

1CH9-30-27OG

M30X2

M27X2

22

O23.5X3.0

29.3

45.8

50

30

36

32

16L

1CH9-36-33OG

M36X2

M33X2

28

O29.5X3.0

33.3

49.8

54

36

41

41

1DH9-14-12OG

M14x1.5

M12X1.5

6

O09.3X2.4

17.5

32,5

32

14

17

17

63S

1DH9-16-14OG

M16x1.5

M14x1.5

8

O11.3X2.4

18.7

33.7

34

16

19

19

1DH9-18-16OG

M18X1.5

M16x1.5

10

O13.3X2.4

19.5

36

36

19

22

22

1DH9-20-18OG

M20x1.5

M18X1.5

12

O15.3X2.4

19.5

36

37

19

24

24

1DH9-22-20OG

M22X1.5

M20x1.5

14

O17.3X2.4

23

41

40

22

27

27

1DH9-24-22OG

M24X1.5

M22X1.5

16

O19.3X2.4

24

42

37,5

24

30

27

1DH9-30-27OG

M30X2

M27X2

20

O23.5X3.0

28.3

49.8

50

30

36

32

40S

1DH9-36-33OG

M36X2

M33X2

25

O29.5X3.0

32.8

56.8

54

36

46

41

1DH9-42OG

M42X2

M42X2

30

O38.5X3.0

36.2

62.7

57,2

41

50

50

Notă: În cazul în care sunteți interesat să comandați adaptorul în set complet, cu inel de tăiere și piuliță, este necesar să introduceți sufixul "RN" după piesa noastră nr. de exemplu 1DH9-20-18OG / RN.


2. Fitinguri cotor reglabile 1CO9 / 1DO9

Conector 24 de grade / Inel O-ajustabil pentru capătul capului ISO 11926

1CO4 / 1DO4 pentru indicarea formei cotului la 45 de grade



PARTEA NR.

FIR

TUBE OD

DIMENSIUNI

MPa

E

F

D1

l1

L1

L2

S1

S2

S3

1CO9-12-04OG

M12X1.5

7/16" X20

6

13

28

27.2

11

14

17

31.5L

1CO9-14-06OG

M14x1.5

9/16" X18

8

15.5

30.5

31.8

14

17

19

1CO9-16-06OG

M16x1.5

9/16" X18

10

17.5

32,5

33.3

16

19

19

1CO9-18-08OG

M18X1.5

3/4" X16

12

19

34

37,5

19

22

24

1CO9-22-10OG

M22X1.5

7/8" X14

15

22

37

44

22

27

27

1CO9-22-08OG

M22X1.5

3/4" X16

15

22

37

39.5

22

27

24

1CO9-26-12OG

M26X1.5

1.1 / 16" X12

18

25.5

42

51

27

32

32

1CO9-30-12OG

M30X2

1.1 / 16" X12

22

29.3

45.8

53.5

30

36

32

16L

1CO9-36-12OG

M36X2

1.1 / 16" X12

28

33,5

47,8

57,5

36

41

41

1CO9-36-16OG

M36X2

1.5 / 16" X12

28

33.3

49.8

57,5

36

41

41

1CO9-45-20OG

M45X2

1.5 / 8" X12

35

39.2

60,7

63

48

50

50

1CO9-52-24OG

M52X2

1.7 / 8" X12

42

44,8

67.8

70,5

55

60

55

1DO9-14-04OG

M14x1.5

7/16" X20

6

17.5

32,5

30

14

17

17

63S

1DO9-16-06OG

M16x1.5

9/16" X18

8

18.7

33.7

33.3

16

19

19

1DO9-18-06OG

M18X1.5

9/16" X18

10

19.5

36

33,5

19

22

19

1DO9-18-08OG

M18X1.5

3/4" X16

10

19.5

36

37,5

19

22

24

1DO9-20-08OG

M20x1.5

3/4" X16

12

19.5

36

37,5

19

24

24

1DO9-22-10OG

M22X1.5

7/8" X14

14

23

41

44

22

27

27

1DO9-24-10OG

M24X1.5

7/8" X14

16

24

42,5

46,5

24

30

27

40S

1DO9-30-12OG

M30X2

1.1 / 16" X12

20

28.3

49.8

53.5

30

36

32

1DO9-36-16OG

M36X2

1.5 / 16" X12

25

32.8

56.8

57,5

36

46

41

1DO9-42-20OG

M42X2

1.5 / 8" X12

30

36.2

62.7

59,5

41

50

50

1DO9-52-24OG

M52X2

1.7 / 8" X12

38

45.8

76.8

70,5

55

60

55

31.5S

Notă: În cazul în care sunteți interesat să comandați adaptorul în set complet, cu inel de tăiere și piuliță, este necesar să introduceți sufixul "RN" după piesa noastră nr. de exemplu 1CO9-30-120G / RN.


3. Fittinguri cotor reglabile 1CG9 / 1DG9

Conector 24 de grade / inel O-inel reglabil și inel de fixare ISO 1179

1CG4 / 1DG4 pentru indicarea formei cotului de 45deg



PARTEA NR.

FIR

TUBE OD

DIMENSIUNI

MPa

E

F

D1

l1

L1

L2

S1

S2

S3

1CG9-12-02OG

M12X1.5

G1 / 8" X28

6

13

28

26,2

11

14

14

31.5L

1CG9-14-04OG

M14x1.5

G1 / 4" X19

8

15.5

30.5

31.3

14

17

19

1CG9-16-04OG

M16x1.5

G1 / 4" X19

10

17.5

32,5

32,5

16

19

19

1CG9-16-06OG

M16x1.5

G3 / 8" X19

10

17.5

32,5

35.8

16

19

22

1CG9-18-06OG

M18X1.5

G3 / 8" X19

12

19

34

36,8

19

22

22

1CG9-22-08OG

M22X1.5

G1 / 2" X14

15

22

37

43.2

22

27

27

1CG9-26-08OG

M26X1.5

G1 / 2" X14

18

25.5

42

46

27

32

27

1CG9-26-12OG

M26X1.5

G3 / 4" X14

18

25.5

42

49.3

27

32

32

1CG9-30-12OG

M30X2

G3 / 4" X14

22

29.3

45.8

52

30

36

32

16L

1CG9-30-16OG

M30X2

G1" X11

22

31.5

48

53

33

36

41

1CG9-36-16OG

M36X2

G1" X11

28

33

49.8

56

36

41

41

1CG9-36-20OG

M36X2

G1.1 / 4" X11

28

36

52.8

59

41

41

50

1CG9-45-20OG

M45X2

G1.1 / 4" X11

35

39.2

60,7

63

48

50

50

1CG9-52-24OG

M52X2

G1.1 / 2" X11

42

44,8

67.8

68.5

55

60

55

1DG9-14-04OG

M14x1.5

G1 / 4" X19

6

17.5

32,5

31.3

14

17

19

63S

1DG9-16-04OG

M16x1.5

G1 / 4" X19

8

18.7

33.7

32,5

16

19

19

1DG9-16-06OG

M16x1.5

G3 / 8" X19

8

18.7

33.7

35.8

16

19

22

1DG9-18-06OG

M18X1.5

G3 / 8" X19

10

19.5

36

36,8

19

22

22

1DG9-20-06OG

M20x1.5

G3 / 8" X19

12

19.5

36

36,8

19

24

22

1DG9-22-08OG

M22X1.5

G1 / 2" X14

14

23

41

43.2

22

27

27

1DG9-24-08OG

M24X1.5

G1 / 2" X14

16

24

42,5

43

24

30

27

40S

1DG9-30-12OG

M30X2

G3 / 4" X14

20

28

49.5

52

30

36

32

1DG9-36-16OG

M36X2

G1" X11

25

32.8

56.8

56

36

46

41

1DG9-42-20OG

M42X2

G1.1 / 4" X11

30

36.2

62.7

58

41

50

50

1DG9-52-24OG

M52X2

G1.1 / 2" X11

38

45.8

76.8

68.5

55

60

55

31.5S

Notă: În cazul în care sunteți interesat să comandați adaptorul în set complet, cu inel de tăiere și piuliță, este necesar să introduceți sufixul "RN" după piesa noastră nr. de exemplu 1CG9-30-12OG / RN.

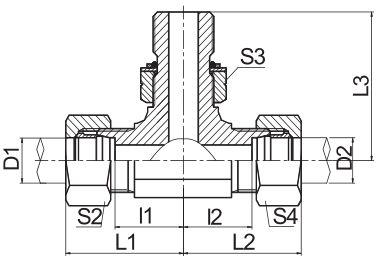

4. Racordarea tevilor de reglaj ACCH / ADDH reglabil

Cone 24 ° con / 24 ° cone / Inel O-Inel reglabil ISO 6149 sau Inel O-Inel de fixare ISO 9974



PARTEA NR.

FIR

D1, D2

O RING

DIMENSIUNI

MPa

E, F

G

TUBE OD

l1, l2

L1, L2

L3

S1

S2, S3

S4

ACCH-12-12-10OG

M12X1.5

M10x1

6

O08.1X1.6

13

28

26,5

11

14

14

31.5L

ACCH-14-14-12OG

M14x1.5

M12X1.5

8

O09.3X2.4

15.5

30.5

32

14

17

17

ACCH-16-16-14OG

M16x1.5

M14x1.5

10

O11.3X2.4

17.5

32,5

34

16

19

19

ACCH-18-18-16OG

M18X1.5

M16x1.5

12

O13.3X2.4

19

34

36

19

22

22

ACCH-22-22-18OG

M22X1.5

M18X1.5

15

O15.3X2.4

22

37

39.5

22

27

24

ACCH-26-26-22OG

M26X1.5

M22X1.5

18

O19.3X2.4

25.5

42

43.5

27

32

27

ACCH-30-30-27OG

M30X2

M27X2

22

O23.5X3.0

29.3

45.8

50

30

36

32

16L

ACCH-36-36-33OG

M36X2

M33X2

28

O29.2X3.0

33.3

49.8

54

36

41

41

ADDH-14-14-12OG

M14x1.5

M12X1.5

6

O09.3X2.4

17.5

32,5

32

14

17

17

63S

ADDH-16-16-14OG

M16x1.5

M14x1.5

8

O11.3X2.4

18.7

33.7

34

16

19

19

ADDH-18-18-16OG

M18X1.5

M16x1.5

10

O13.3X2.4

19.5

36

36

19

22

22

ADDH-20-20-18OG

M20x1.5

M18X1.5

12

O15.3X2.4

19.5

36

37

19

24

24

ADDH-24-24-22OG

M24X1.5

M22X1.5

16

O19.3X2.4

24

42

37,5

24

30

27

ADDH-30-30-27OG

M30X2

M27X2

20

O23.5X3.0

28.3

49.8

50

30

36

32

40S

ADDH-36-36-33OG

M36X2

M33X2

25

O29.2X3.0

32.8

56.8

54

36

46

41

ADDH-42-42-42OG

M42X2

M42X2

30

O38.5X3.0

36.2

62.7

57,2

41

50

50

Notă: 1. În cazul în care doriți să comandați adaptorul în set complet cu inel de tăiere și piuliță, este necesar să introduceți sufixul "RN" după piesa nr. de exemplu ACCH-30-30-27OG / RN.
2. Capătul G este conectat la portul ISO 9974-1 și este conectat la portul ISO 6149-1 fără inel de reținere.


5. Racordarea tevilor de teava reglabilă ACCO / ADDO

Cone 24 ° con / 24 ° cone / Inel O-Inel reglabil ISO 11926




PARTEA NR.

FIR

TUBE OD

DIMENSIUNI

MPa

E, F

G

D1, D2

l1, l2

L1, L2

L3

S1

S2, S3

S4

ACCO-12-12-04OG

M12X1.5

7/16" X20

6

13

28

27.2

11

14

17

31.5L

ACCO-14-14-06OG

M14x1.5

9/16" X18

8

15.5

30.5

31.8

14

17

19

ACCO-16-16-06OG

M16x1.5

9/16" X18

10

17.5

32,5

33.3

16

19

19

ACCO-18-18-08OG

M18X1.5

3/4" X16

12

19

34

37,5

19

22

24

ACCO-22-22-10OG

M22X1.5

7/8" X14

15

22

37

44

22

27

27

ACCO-26-26-12OG

M26X1.5

1.1 / 16" X12

18

25.5

42

51

27

32

32

ACCO-30-30-12OG

M30X2

1.1 / 16" X12

22

29.3

45.8

53.5

30

36

32

16L

ACCO-36-36-16OG

M36X2

1.5 / 16" X12

28

33.3

49.8

57,5

36

41

41

ACCO-45-45-20OG

M45X2

1.5 / 8" X12

35

39.2

60,7

63

48

50

50

ADDO-14-14-04OG

M14x1.5

7/16" X20

6

17.5

32,5

30

14

17

17

63S

ADDO-16-16-06OG

M16x1.5

9/16" X18

8

18.7

33.7

33.3

16

19

19

ADDO-18-18-06OG

M18X1.5

9/16" X18

10

19.5

36

33,5

19

22

19

ADDO-20-20-08OG

M20x1.5

3/4" X16

12

19.5

36

37,5

19

24

24

ADDO-22-22-10OG

M22X1.5

7/8" X14

14

23

41

44

22

27

27

ADDO-24-24-10OG

M24X1.5

7/8" X14

16

24

42,5

46,5

24

30

27

40S

ADDO-30-30-12OG

M30X2

1.1 / 16" X12

20

28.3

49.8

53.5

30

36

32

ADDO-36-36-16OG

M36X2

1.5 / 16" X12

25

32.8

56.8

57,5

36

46

41

ADDO-42-42-20OG

M42X2

1.5 / 8" X12

30

36.2

62.7

59,5

41

50

50

Notă: În cazul în care sunteți interesat să comandați adaptorul în set complet, cu inel de tăiere și piuliță, este necesar să introduceți sufixul "RN" după piesa noastră nr. de exemplu ACCO-30-30-12OG / RN.


6. Racordarea tijelor de teava reglabilă ACCG / ADDG

Cone 24 ° con / 24 ° cone / Inel O-Inel reglabil cu inel-inel + Inel de fixare ISO 1179



PARTEA NR.

FIR

TUBE OD

DIMENSIUNI

MPa

E, F

G

D1, D2

l1, l2

L1, L2

L3

S1

S2, S3

S4

ACCG-12-12-02OG

M12X1.5

G1 / 8" X28

6

13

28

26,2

11

14

14

31.5
L

ACCG-14-14-04OG

M14x1.5

G1 / 4" X19

8

15.5

30.5

31.3

14

17

19

ACCG-16-16-04OG

M16x1.5

G1 / 4" X19

10

17.5

32,5

32,5

16

19

19

ACCG-18-18-06OG

M18X1.5

G3 / 8" X19

12

19

34

36,8

19

22

22

ACCG-22-22-08OG

M22X1.5

G1 / 2" X14

15

22

37

43.2

22

27

27

ACCG-26-26-08OG

M26X1.5

G1 / 2" X14

18

25.5

42

46,5

27

32

27

ACCG-30-30-12OG

M30X2

G3 / 4" X14

22

29.3

45.8

52

30

36

32

16
L

ACCG-36-36-16OG

M36X2

G1" X11

28

33.3

49.8

56

36

41

41

ACCG-45-45-20OG

M45X2

G1.1 / 4" X11

35

39.2

60,7

63

48

50

50

ADDG-14-14-04OG

M14x1.5

G1 / 4" X19

6

17.5

32,5

31.3

14

17

19

63S

ADDG-16-16-04OG

M16x1.5

G1 / 4" X19

8

18.7

33.7

32,5

16

19

19

ADDG-18-18-06OG

M18X1.5

G3 / 8" X19

10

19.5

36

36,8

19

22

22

ADDG-20-20-06OG

M20x1.5

G3 / 8" X19

12

19.5

36

36,8

19

24

22

ADDG-22-22-08OG

M22X1.5

G1 / 2" X14

14

23

41

43.2

22

27

27

ADDG-24-24-08OG

M24X1.5

G1 / 2" X14

16

24

42,5

44

24

30

27

40S

ADDG-30-30-12OG

M30X2

G3 / 4" X14

20

28.3

49.8

52

30

36

32

ADDG-36-36-16OG

M36X2

G1" X11

25

32.8

56.8

56

36

46

41

ADDG-42-42-20OG

M42X2

G1.1 / 4" X11

30

36.2

62.7

58

41

50

50

Notă: În cazul în care doriți să comandați adaptorul în set complet cu inel de tăiere și piuliță, este necesar să introduceți sufixul "RN" după numărul piesei noastre, de exemplu ACCG-18-18-06OG / RN.


7. Fitinguri pentru teava de fiting ACHC / ADHD reglabil

Conector 24 ° / inel O-ring reglabil ISO 6149 sau inel O-inel de fixare ISO 9974/24 deg con




PARTEA NR.

FIR

D1, D2

O-Ring

DIMENSIUNI

MPa

DE EXEMPLU

F

TUBE OD

l1, l2

L1, L2

L3

S1

S2, S4

S3

ACHC-12-10-12OG

M12X1.5

M10x1

6

O08.1X1.6

13

28

26,5

11

14

14

31.5L

ACHC-14-12-14OG

M14x1.5

M12X1.5

8

O09.3X2.4

15.5

30.5

32

14

17

17

ACHC-16-14-16OG

M16x1.5

M14x1.5

10

O11.3X2.4

17.5

32,5

34

16

19

19

ACHC-18-16-18OG

M18X1.5

M16x1.5

12

O13.3X2.4

19

34

36

19

22

22

ACHC-22-18-22OG

M22X1.5

M18X1.5

15

O15.3X2.4

22

37

39.5

22

27

24

ACHC-26-22-26OG

M26X1.5

M22X1.5

18

O19.3X2.4

25.5

42

43.5

27

32

27

ACHC-30-27-30OG

M30X2

M27X2

22

O23.5X3.0

29.3

45.8

50

30

36

32

16

ACHC-36-33-36OG

M36X2

M33X2

28

O29.2X3.0

33.3

49.8

54

36

41

41

ADHD-14-12-14OG

M14x1.5

M12X1.5

6

O09.3X2.4

17.5

32,5

32

14

17

17

63S

ADHD-16-14-16OG

M16x1.5

M14x1.5

8

O11.3X2.4

18.7

33.7

34

16

19

19

ADHD-18-16-18OG

M18X1.5

M16x1.5

10

O13.3X2.4

19.5

36

36

19

22

22

ADHD-20-18-20OG

M20x1.5

M18X1.5

12

O15.3X2.4

19.5

36

37

19

24

24

ADHD-24-22-24OG

M24X1.5

M22X1.5

16

O19.3X2.4

24

42

37,5

24

30

27

ADHD-30-27-30OG

M30X2

M27X2

20

O23.5X3.0

28.3

49.8

50

30

36

32

40S

ADHD-36-33-36OG

M36X2

M33X2

25

O29.2X3.0

32.8

56.8

54

36

46

41

ADHD-42-42-42OG

M42X2

M42X2

30

O38.5X3.0

36.2

62.7

57,2

41

50

50

Notă: 1. În cazul în care doriți să comandați adaptorul în set complet cu inel de tăiere și piuliță, este necesar să introduceți sufixul "RN" după piesa nr. de exemplu ACHC-30-27-30OG / RN.
2. F end este conectat la ISO 9974-1port și conectat la portul ISO 6149-1 fără inel de reținere.


8. Fitinguri pentru teava de fitinguri ajustabile ACOC / ADOD

Cone de 24 deg / Inel de etanșare reglabil pentru capul ISO 11926/24 deg con



PARTEA NR.

FIR

TUBE OD

DIMENSIUNI

MPa

DE EXEMPLU

F

D1, D2

l1, l2

L1, L2

L3

S1

S2, S4

S3

ACOC-12-04-12OG

M12X1.5

7/16" X20

6

13

28

27.2

11

14

17

31.5L

ACOC-14-06-14OG

M14x1.5

9/16" X18

8

15.5

30.5

31.8

14

17

19

ACOC-16-06-16OG

M16x1.5

9/16" X18

10

17.5

32,5

33.3

16

19

19

ACOC-18-08-18OG

M18X1.5

3/4" X16

12

19

34

37,5

19

22

24

ACOC-22-10-22OG

M22X1.5

7/8" X14

15

22

37

44

22

27

27

ACOC-26-12-26OG

M26X1.5

1.1 / 16" X12

18

25.5

42

51

27

32

32

ACOC-30-12-30OG

M30X2

1.1 / 16" X12

22

29.3

45.8

53.5

30

36

32

16L

ACOC-36-16-36OG

M36X2

1.5 / 16" X12

28

33.3

49.8

57,5

36

41

41

ACOC-45-20-45OG

M45X2

1.5 / 8" X12

35

39.2

60,7

63

48

50

50

ADOD-14-04-14OG

M14x1.5

7/16" X20

6

17.5

32,5

30

14

17

17

63S

ADOD-16-06-16OG

M16x1.5

9/16" X18

8

18.7

33.7

33.3

16

19

19

ADOD-18-06-18OG

M18X1.5

9/16" X18

10

19.5

36

33,5

19

22

19

ADOD-20-08-20OG

M20x1.5

3/4" X16

12

19.5

36

37,5

19

24

24

ADOD-22-10-22OG

M22X1.5

7/8" X14

14

23

41

44

22

27

27

ADOD-24-10-24OG

M24X1.5

7/8" X14

16

24

42,5

46,5

24

30

27

40S

ADOD-30-12-30OG

M30X2

1.1 / 16" X12

20

28.3

49.8

53.5

30

36

32

ADOD-36-16-36OG

M36X2

1.5 / 16" X12

25

32.8

56.8

57,5

36

46

41

ADOD-42-20-42OG

M42X2

1.5 / 8" X12

30

36.2

62.7

59,5

41

50

50

Notă: În cazul în care sunteți interesat să comandați adaptorul în set complet, cu inel de tăiere și piuliță, este necesar să introduceți sufixul "RN" după piesa noastră nr. de exemplu ACOC-30-12-30OG / RN.


9. Racorduri din teava de fitinguri reglabile ACGC / ADGD

Cone 24 ° / Inel O-Inel reglabil cu inel O inel de fixare ISO 1179/24 deg



PARTEA NR.

FIR

TUBE OD

DIMENSIUNI

MPa

DE EXEMPLU

F

D1, D2

l1, l2

L1, L2

L3

S1

S2, S4

S3

ACGC-12-02-12OG

M12X1.5

G1 / 8" X28

6

13

28

26,2

11

14

14

31.5L

ACGC-14-04-14OG

M14x1.5

G1 / 4" X19

8

15.5

30.5

31.3

14

17

19

ACGC-16-04-16OG

M16x1.5

G1 / 4" X19

10

17.5

32,5

32,5

16

19

19

ACGC-18-06-18OG

M18X1.5

G3 / 8" X19

12

19

34

36,8

19

22

22

ACGC-22-08-22OG

M22X1.5

G1 / 2" X14

15

22

37

43.2

22

27

27

ACGC-26-08-26OG

M26X1.5

G1 / 2" X14

18

25.5

42

46,5

27

32

27

ACGC-30-12-30OG

M30X2

G3 / 4" X14

22

29.3

45.8

52

30

36

32

16L

ACGC-36-16-36OG

M36X2

G1" X11

28

33.3

49.8

56

36

41

41

ACGC-45-20-45OG

M45X2

G1.1 / 4" X11

35

39.2

60,7

63

48

50

50

ADGD-14-04-14OG

M14x1.5

G1 / 4" X19

6

17.5

32,5

31.3

14

17

19

63S

ADGD-16-04-16OG

M16x1.5

G1 / 4" X19

8

18.7

33.7

32,5

16

19

19

ADGD-18-06-18OG

M18X1.5

G3 / 8" X19

10

19.5

36

36,8

19

22

22

ADGD-20-06-20OG

M20x1.5

G3 / 8" X19

12

19.5

36

36,8

19

24

22

ADGD-22-08-22OG

M22X1.5

G1 / 2" X14

14

23

41

43.2

22

27

27

ADGD-24-08-24OG

M24X1.5

G1 / 2" X14

16

24

42,5

44

24

30

27

40S

ADGD-30-12-30OG

M30X2

G3 / 4" X14

20

28.3

49.8

52

30

36

32

ADGD-36-16-36OG

M36X2

G1" X11

25

32.8

56.8

56

36

46

41

ADGD-42-20-42OG

M42X2

G1.1 / 4" X11

30

36.2

62.7

58

41

50

50

Notă: În cazul în care sunteți interesat să comandați adaptorul în set complet, cu inel de tăiere și piuliță, este necesar să introduceți sufixul "RN" după piesa noastră nr. de exemplu ACGC-18-06-18OG / RN.


Tag-uri populare: Accesorii DIN reglabile, China, producatori, furnizori, personalizat, alama, swagelok, Parker, Stauff, Brennan, otel inoxidabil

S-ar putea sa-ti placa si
Trimite anchetă
Categoria de produse
Ultimele produse
Contactati-ne

(0/10)

clearall
