Definiție: Capătul reglabil este un știft de torsiune, constă din șurub de blocare, șaibă de spate, o-inele și inel de reținere. Racordurile JIC sunt capătul standard al garniturii de etanșare de 37 de grade metalice sau metalice pentru etanșarea țevilor de oțel, adaptoare sau furtunuri, fitinguri ajustabile se găsesc de obicei pe arc, tee și fitinguri pentru a permite orientarea corectă a fitingurilor. Este un conector normal de la sfârșitul tubului la toate stilurile portului.
Metode de finisare a capului: Se va asambla cu un șurub, o șaibă de spate, etanșarea prin inelul O sau inelul O + inelul de fixare. Există patru standarde de sigilare a portului după cum urmează:
Filet metric + inel O + inel de etanșare ISO 9974 port
Filet metric + inel O-ISO 6149 Port
Filet UN / UNF + inel O-ISO 11926 SAE J1926 Port ORB
Filet BSPP + inel O-Inel de prindere ISO 1179 / DIN 3852
Filet BSPP + Inel O-BS 5380 Port
Testele de anduranță și cicluri de anduranță (impuls) se efectuează în conformitate cu ISO 19879.
Dimensiunea filetului UNF reglabil + inel O-ISO standard ISO 11926-2 / -3 vă rugăm să ne contactați.

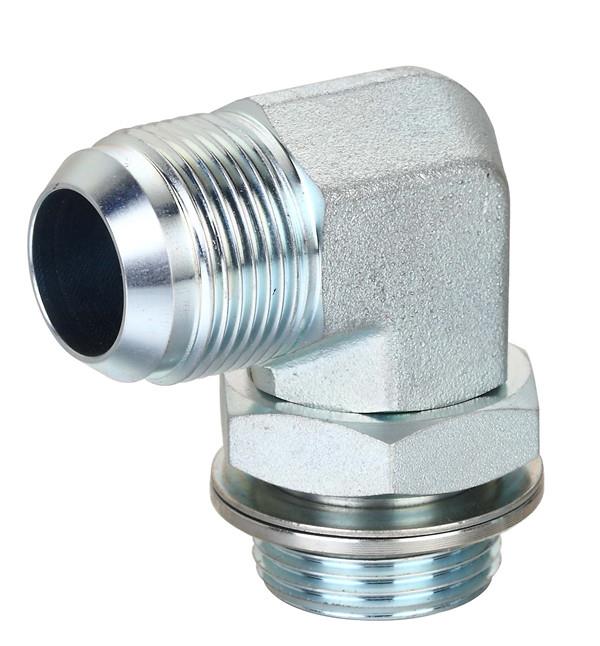

1. JIC de fixare cot reglabil stud 1JG9-OG
37 ° capăt luminat / inel O-BSPP + inel de fixare
2. JIC de fixare a șurubului reglabil 45 ° cot 1JG4-OG
37 ° capăt luminat / inel O-BSPP + inel de fixare
3. JIC de reglare a cotului reglabil1JH9-OG
37 ° capăt luminat / inel metric O + inel de fixare ISO 9974 sau inel metric O-ring ISO 6149
4. JIC de fixare a șurubului ajustabil la cot 45 ° 1JH4-OG
37 ° capăt luminat / inel O-metric + inel de fixare ISO 9974 sau inel O-metric ISO 6149-3
5. JIC de fixare cot reglabil stud 1JO9-OG
37 ° capăt luminat / inel O-inel SAE ISO 11926-3
6. Șurub reglabil JIC cu cot reglabil 45 ° cot 1JO4-OG
37 ° capăt luminat / inel O-inel SAE ISO 11926-3
