Dimensiunile și catalogul accesoriilor de conducte BSP sunt aceleași de la furnizori diferiți.
Material Tipuri de fitinguri de țeavă, cum ar fi oțelul inoxidabil, alama și plasticul.
Aplicația de racorduri pentru conducte de filet BSPP din Marea Britanie și SUA în armăturile de țeavă cu instrumente și accesorii pentru conducte industriale.
Adaptoare pentru tuburi BSP la sudură la priză, bărbat NPT, SAE ORB, BSPT mascul, ORFS, conector tub DIN 2353, inel oric metric etc.
Forma adaptorului de conducte BSPP, cum ar fi drept, cot, tee, cruce, reductor.
De asemenea, putem furniza accesorii bsp de până la 2 inci.

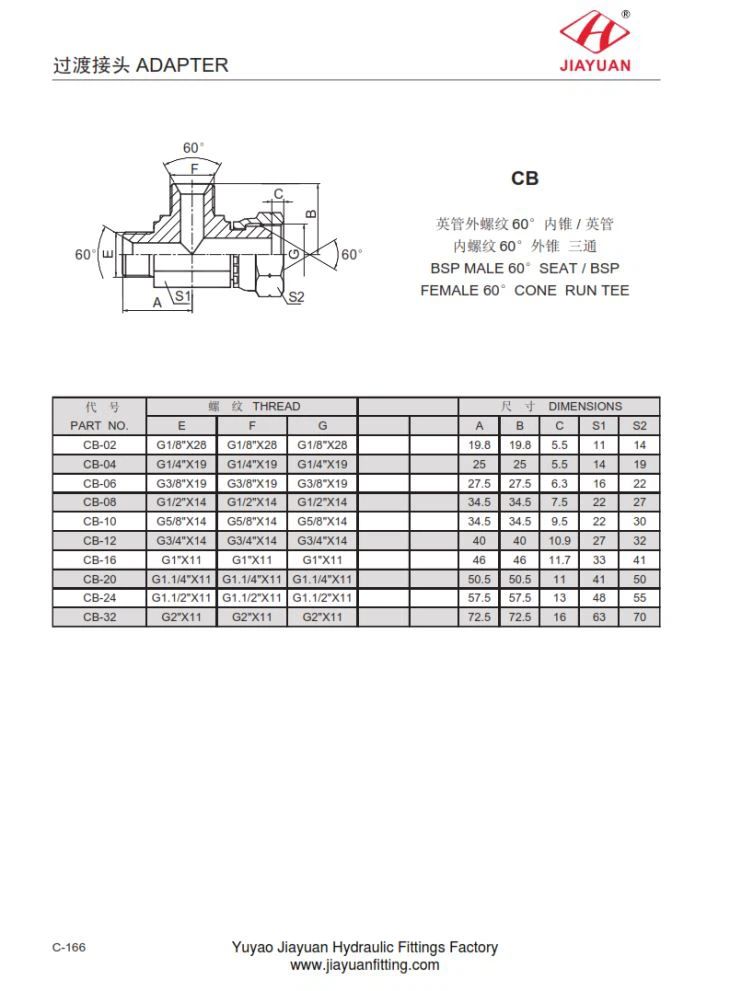

CB BSP MALE 60 ° SEAT / BSP FEMEIE 60 ° CONE RUN TEE tabelul de dimensiuni al conectorului după cum urmează:
PARTE NU. | FIR | DIMENSIUNI | ||||||
E | F | G | A | B | C | S1 | S2 | |
CB-02 | G1 / 8" X28 | G1 / 8" X28 | G1 / 8" X28 | 19.8 | 19.8 | 5.5 | 11 | 14 |
CB-04 | G1 / 4" X19 | G1 / 4" X19 | G1 / 4" X19 | 25 | 25 | 5.5 | 14 | 19 |
CB-06 | G3 / 8" X19 | G3 / 8" X19 | G3 / 8" X19 | 27,5 | 27,5 | 6.3 | 16 | 22 |
CB-08 | G1 / 2" X14 | G1 / 2" X14 | G1 / 2" X14 | 34.5 | 34.5 | 7.5 | 22 | 27 |
CB-10 | G5 / 8" X14 | G5 / 8" X14 | G5 / 8" X14 | 34.5 | 34.5 | 9.5 | 22 | 30 |
CB-12 | G3 / 4" X14 | G3 / 4" X14 | G3 / 4" X14 | 40 | 40 | 10.9 | 27 | 32 |
CB-16 | G1" X11 | G1" X11 | G1" X11 | 46 | 46 | 11.7 | 33 | 41 |
CB-20 | G1.1 / 4" X11 | G1.1 / 4" X11 | G1.1 / 4" X11 | 50.5 | 50.5 | 11 | 41 | 50 |
CB-24 | G1.1 / 2" X11 | G1.1 / 2" X11 | G1.1 / 2" X11 | 57,5 | 57,5 | 13 | 48 | 55 |
CB-32 | G2" X11 | G2" X11 | G2" X11 | 72.5 | 72.5 | 16 | 63 | 70 |
