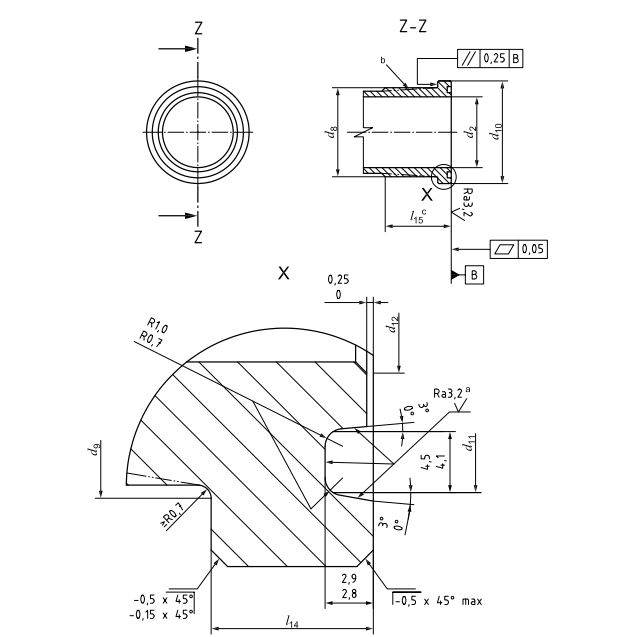

Flanșele SAE sunt proiectate pentru a se conforma canelurilor inelului O, orificiilor șuruburilor și dimensiunilor șuruburilor Codului 61 al SAE J518 și ISO 6162-1 (Codul 61)
este acceptabilă o unealtă circulară (circumferențială) până la o valoare de rugozitate a suprafeței ISO 1302-MRR Ramax 3,2. Zgârieturile cu o lățime mai mare de 0,13 mm care circulă perpendiculară, radială sau spirală la diametrul interior al conectorului pe partea inferioară și diametrul exterior al canelului inelului O nu sunt acceptabile.
b Contur opțional.
c Concepția conectorului dincolo de lungimea l15 este opțională asigurând o distanță corespunzătoare pentru instalarea șuruburilor.

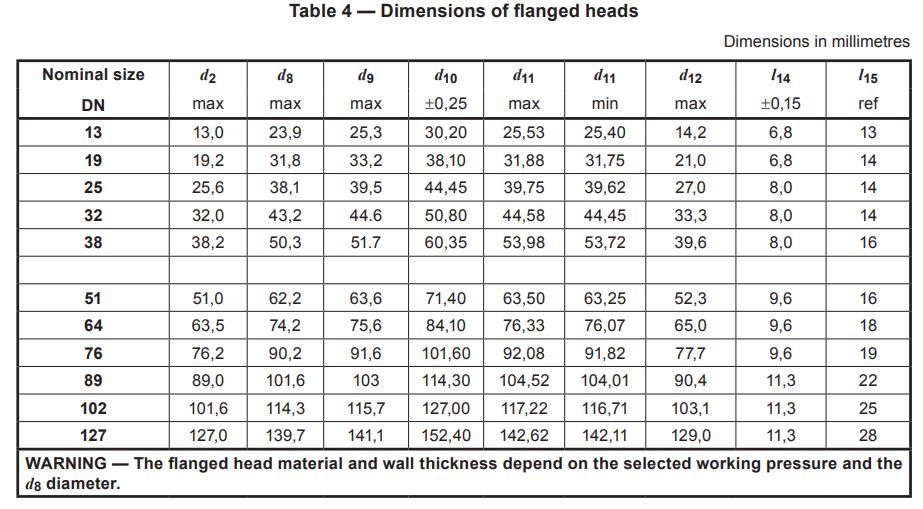

Dimensiuni nominale DN d2 d8 d9 d10 d11 d11 d12 l14 l15 max max max ± 0,25 max min max ± 0,15 ref
13 13,0 23,9 25,3 30,20 25,53 25,40 14,2 6,8 13
19 19,2 31,8 33,2 38,10 31,88 31,75 21,0 6,8 14
25 25,6 38,1 39,5 44,45 39,75 39,62 27,0 8,0 14
32 32,0 43,2 44,6 50,80 44,58 44,45 33,3 8,0 14
38 38,2 50,3 51,7 60,35 53,98 53,72 39,6 8,0 16
51 51,0 62,2 63,6 71,40 63,50 63,25 52,3 9,6 16
64 63,5 74,2 75,6 84,10 76,33 76,07 65,0 9,6 18
76 76,2 90,2 91,6 101,60 92,08 91,82 77,7 9,6 19
89 89,0 101,6 103 114,30 104,52 104,01 90,4 11,3 22
102 101,6 114,3 115,7 127,00 117,22 116,71 103,1 11,3 25
127 127,0 139,7 141,1 152,40 142,62 142,11 129,0 11,3 28
