DIN 7641 este cuplaje de compresie cu filet metric de 60 °, filet banjo.
Este fitinguri de joasă presiune

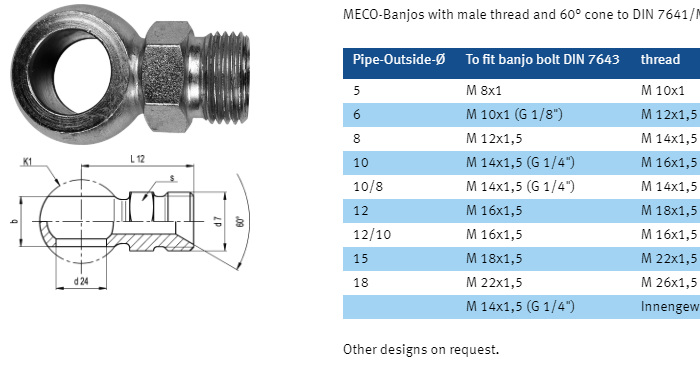

Dimensiunile banjosului cu filet exterior și conul de 60 ° conform DIN 7641
Țeavă-exterior-Ø Pentru montarea șurubului banjo DIN 7643 filet K1 b L12 S
5 M 8x1 M 10x1 14 8 22 11
6 M 10 x 1 (G 1/8 ") M 12x1,5 17 10 27 13
8 M 12x1,5 M 14x1,5 20 12 27 14
10 M 14x1,5 (G 1/4 ") M 16x1,5 24 14 31 17
10/8 M 14x1,5 (G 1/4 ") M 14x1,5 24 14 30 17
12 M 16x1,5 M 18x1,5 28 16 33 19
12/10 M 16x1,5 M 16x1,5 28 16 32,5 19
15 M 18x1,5 M 22x1,5 32 20 35 22
18 M 22x1,5 M 26x1,5 39 25 41 27
M 14x1,5 (G 1/4 ") Innengew M 14x1,5 24 14 38 -
Referințe standard
DIN 7601: 1998 CUPLURI DE COMPRESIE CU VENTILE DIN TIPUL BALETULUI - UNII COMPLETE SI SURVEY
DIN 3850: 1998 INSTALAȚII DE COMPRESIE - REZUMAT
DIN HDBK 348: 3ED 2015
