Categorie de produse: Garnituri hidraulice standard JIS pentru diferite adaptoare
Graficul de dimensiuni a firului JIS este produs după: fire BSPP: ISO 228-1 G, JIS B0202; Fire BSPT: ISO 7/1, JIS B0203.
Fitingurile JIS sunt proiectate cu racorduri de 30 ° la flacoane și conuri de 60 ° la capetele furtunului, utilizate de asemenea ca adaptoare de furtun.
Pentru tipurile de filet: port JIS B2351, adaptor Npt, SAE ORB etc.

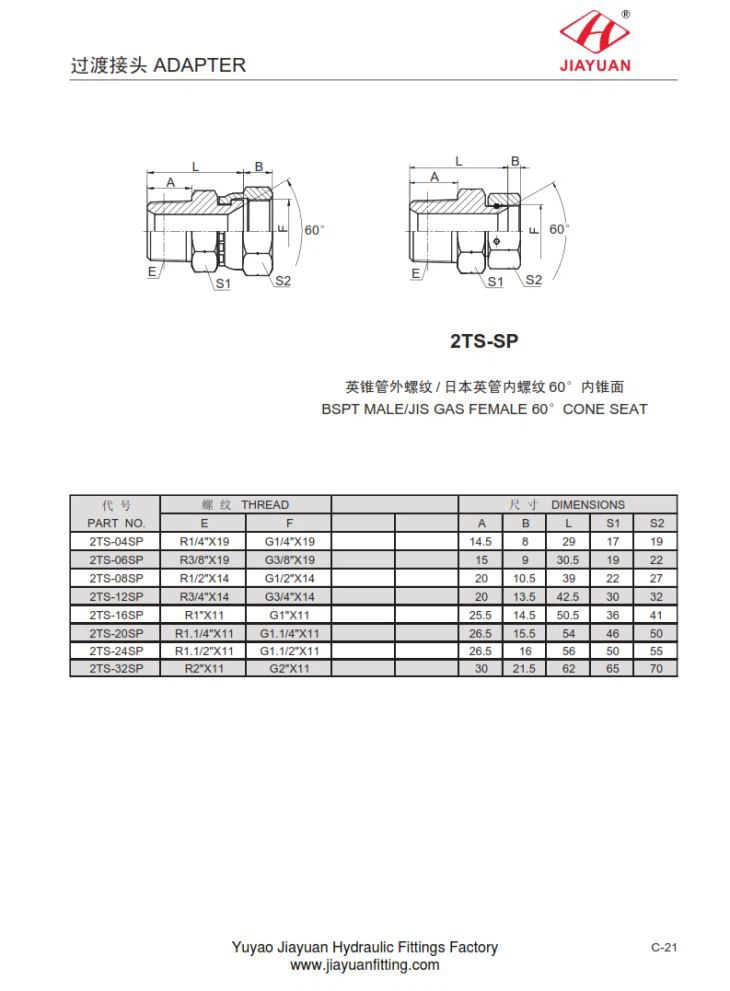

2TS-SP BSPT BALEȘ JIS GAZ FEMEI 60 CONE scaune după cum urmează:
PARTE NU. | FIR | DIMENSIUNI | ||||||
E | F | A | B | L | S1 | S2 | ||
2TS-04SP | R1 / 4" X19 | G1 / 4" X19 | 14.5 | 8 | 29 | 17 | 19 | |
2TS-06SP | R3 / 8" X19 | G3 / 8" X19 | 15 | 9 | 30.5 | 19 | 22 | |
2TS-08SP | R1 / 2" X14 | G1 / 2" X14 | 20 | 10.5 | 39 | 22 | 27 | |
2TS-12SP | R3 / 4" X14 | G3 / 4" X14 | 20 | 13.5 | 42,5 | 30 | 32 | |
2TS-16SP | R1" X11 | G1" X11 | 25.5 | 14.5 | 50.5 | 36 | 41 | |
2TS-20SP | R1.1 / 4" X11 | G1.1 / 4" X11 | 26,5 | 15.5 | 54 | 46 | 50 | |
2TS-24SP | R1.1 / 2" X11 | G1.1 / 2" X11 | 26,5 | 16 | 56 | 50 | 55 | |
2TS-32SP | R2" X11 | G2" X11 | 30 | 21.5 | 62 | 65 | 70 | |
