Catalogul de accesorii BSP este popular în Marea Britanie, Irlanda, Canada, SUA etc.
Toate armăturile conice BSP 60 sunt explicate de BS5200 egal cu standardul ISO 8434-6.
Mărimea graficului cu dimensiunea firului BSPP este G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 etc.
BSP este o țeavă standard britanică cu formă de filet de 55 de grade.
Firul BSPP este conform standardelor ISO 228 și AS 1722.2.
Ghid de filet BSPP pentru mai multe tipuri de etanșare, cum ar fi conector BSPP 60 ° con la tubul de siguranță, port BSPP cu sigiliu lipit, port BSPP cu sigiliu ED, orificiu BSPP + inel de reținere tip G, cablul H-reglabil BSPP tip H, față de tăiere BSPP sigiliul tip B.
Adaptori de fixare a conductelor BSPP la multe capete, cum ar fi mascul BSPT, bărbat ORFS, știft metric ISO 6149-3, conic JIC mascul 74, conic Komatsu metric 60, bărbat NPT, SAE ORB ISO 11926-3 fiting, tub sudură cu cap, femelă JIC 37cone, femelă ORFS etc.

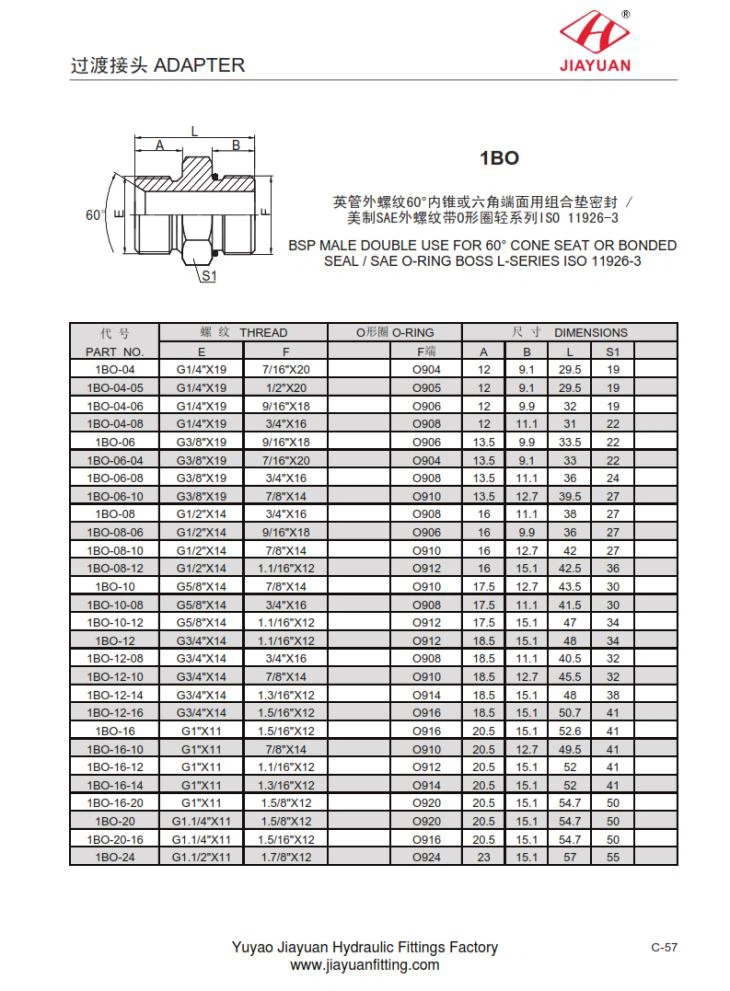

1BO BSP MALE DOUBLE UTILIZAT PENTRU SEDIUL CONE DE 60 ° sau SEAL BONDED / SAE O-RING BOSS SERIES L ISO 11926-3 Graficul dimensiunilor armăturilor după cum urmează:
PA RT N O. | T HR EA D | O O- RING | DIM E N S I O NS | ||||
E | F | F | A | B | L | S 1 | |
1 B O- 04 | G 1/4 " X 19 | 7/16 " X 20 | O 904 | 12 | 9.1 | 29,5 | 19 |
1 B O- 04 - 05 | G 1/4 " X 19 | 1/2 " X 20 | O 905 | 12 | 9.1 | 29,5 | 19 |
1 B O- 04 - 06 | G 1/4 " X 19 | 9/16 " X 18 | O 906 | 12 | 9.9 | 32 | 19 |
1 B O- 04 - 08 | G 1/4 " X 19 | 3/4 " X 16 | O 908 | 12 | 11.1 | 31 | 22 |
1 B O- 06 | G 3/8 " X 19 | 9/16 " X 18 | O 906 | 13.5 | 9.9 | 33,5 | 22 |
1 B O- 06 - 04 | G 3/8 " X 19 | 7/16 " X 20 | O 904 | 13.5 | 9.1 | 33 | 22 |
1 B O- 06 - 08 | G 3/8 " X 19 | 3/4 " X 16 | O 908 | 13.5 | 11.1 | 36 | 24 |
1 B O- 06 - 10 | G 3/8 " X 19 | 7/8 " X 14 | O 910 | 13.5 | 12.7 | 39.5 | 27 |
1 B O- 08 | G 1/2 " X 14 | 3/4 " X 16 | O 908 | 16 | 11.1 | 38 | 27 |
1 B O- 08 - 06 | G 1/2 " X 14 | 9/16 " X 18 | O 906 | 16 | 9.9 | 36 | 27 |
1 B O- 08 - 10 | G 1/2 " X 14 | 7/8 " X 14 | O 910 | 16 | 12.7 | 42 | 27 |
1 B O- 08 - 12 | G 1/2 " X 14 | 1.1 / 16 " X 12 | O 912 | 16 | 15.1 | 42,5 | 36 |
1 B O- 10 | G 5/8 " X 14 | 7/8 " X 14 | O 910 | 17.5 | 12.7 | 43.5 | 30 |
1 B O- 10 - 08 | G 5/8 " X 14 | 3/4 " X 16 | O 908 | 17.5 | 11.1 | 41.5 | 30 |
1 B O- 10 - 12 | G 5/8 " X 14 | 1.1 / 16 " X 12 | O 912 | 17.5 | 15.1 | 47 | 34 |
1 B O- 12 | G 3/4 " X 14 | 1.1 / 16 " X 12 | O 912 | 18.5 | 15.1 | 48 | 34 |
1 B O- 12 - 08 | G 3/4 " X 14 | 3/4 " X 16 | O 908 | 18.5 | 11.1 | 40,5 | 32 |
1 B O- 12 - 10 | G 3/4 " X 14 | 7/8 " X 14 | O 910 | 18.5 | 12.7 | 45.5 | 32 |
1 B O- 12 - 14 | G 3/4 " X 14 | 1,3 / 16 " X 12 | O 914 | 18.5 | 15.1 | 48 | 38 |
1 B O- 12 - 16 | G 3/4 " X 14 | 1,5 / 16 " X 12 | O 916 | 18.5 | 15.1 | 50,7 | 41 |
1 B O- 16 | G 1 " X 11 | 1,5 / 16 " X 12 | O 916 | 20.5 | 15.1 | 52,6 | 41 |
1 B O- 16 - 10 | G 1 " X 11 | 7/8 " X 14 | O 910 | 20.5 | 12.7 | 49.5 | 41 |
1 B O- 16 - 12 | G 1 " X 11 | 1.1 / 16 " X 12 | O 912 | 20.5 | 15.1 | 52 | 41 |
1 B O- 16 - 14 | G 1 " X 11 | 1,3 / 16 " X 12 | O 914 | 20.5 | 15.1 | 52 | 41 |
1 B O- 16 - 20 | G 1 " X 11 | 1,5 / 8 " X 12 | O 920 | 20.5 | 15.1 | 54.7 | 50 |
1 B O- 20 | G 1,1 / 4 " X 11 | 1,5 / 8 " X 12 | O 920 | 20.5 | 15.1 | 54.7 | 50 |
1 B O- 20-16 | G 1,1 / 4 " X 11 | 1,5 / 16 " X 12 | O 916 | 20.5 | 15.1 | 54.7 | 50 |
1 B O- 24 | G 1,1 / 2 " X 11 | 1,7 / 8 " X 12 | O 924 | 23 | 15.1 | 57 | 55 |
