E45 Elbow Masculin NPT Femei con BSP
Tipuri de filet BSPP Racorduri de con de 60 de grade: cu sau fără conector o-ring, mascul sau swviel.
Standardul catalogului de accesorii BSPP se bazează pe ISO 8434-6 și BS 5200.
Firele pentru conexiunile cu con de 60 de grade sunt BSPP conform ISO 228-1.
Conexiunile cu tuburi metalice pentru putere hidraulică și uz general.
De asemenea, Jiayuan poate oferi fitinguri BSP din oțel inoxidabil, fitinguri din țesătură din aramă, fitinguri cu furtun etc.

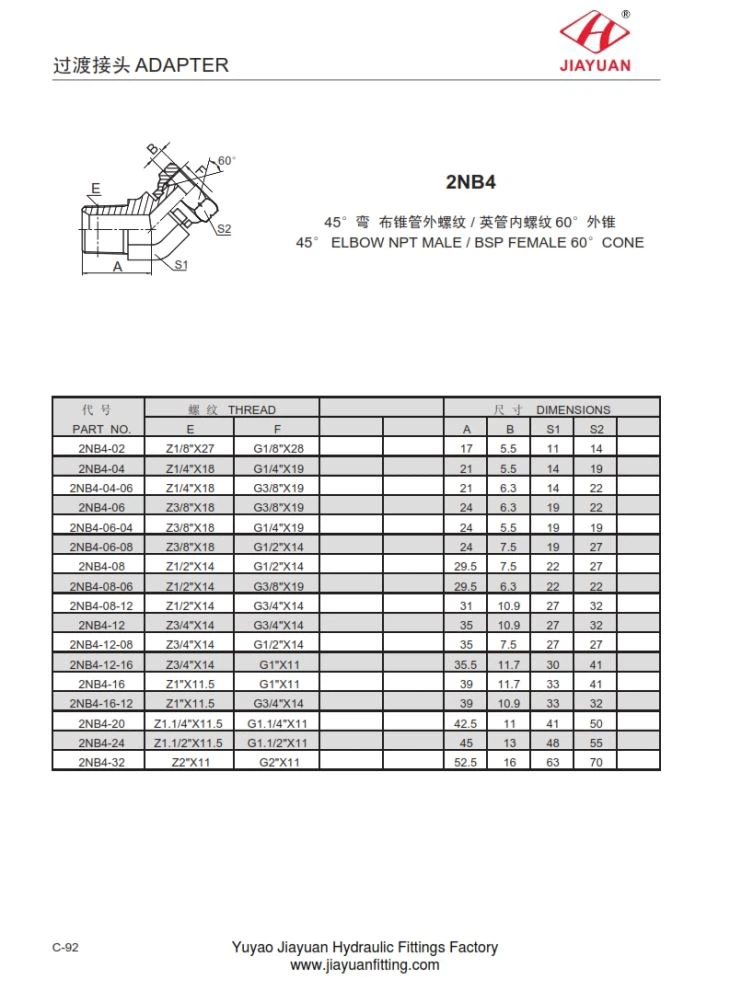

2NB4 45 ° ELBOW NPT BĂRBAȚI / BSP FEMEI 60 ° Dimensiuni conector CONE după cum urmează:
PAR T NU . | TREI D | DIMENSIUNEA S | |||||
E | F | A | B | S 1 | S 2 | ||
2NB4-0 2 | Z1 / 8 "X2 7 | G1 / 8 "X2 8 | 1 7 | 5. 5 | 1 1 | 1 4 | |
2NB4-0 4 | Z1 / 4 "X1 8 | G1 / 4 "X1 9 | 2 1 | 5. 5 | 1 4 | 1 9 | |
2NB4-04-0 6 | Z1 / 4 "X1 8 | G3 / 8 "X1 9 | 2 1 | 6. 3 | 1 4 | 2 2 | |
2NB4-0 6 | Z3 / 8 "X1 8 | G3 / 8 "X1 9 | 2 4 | 6. 3 | 1 9 | 2 2 | |
2NB4-06-0 4 | Z3 / 8 "X1 8 | G1 / 4 "X1 9 | 2 4 | 5. 5 | 1 9 | 1 9 | |
2NB4-06-0 8 | Z3 / 8 "X1 8 | G1 / 2 "X1 4 | 2 4 | 7. 5 | 1 9 | 2 7 | |
2NB4-0 8 | Z1 / 2 "X1 4 | G1 / 2 "X1 4 | 29. 5 | 7. 5 | 2 2 | 2 7 | |
2NB4-08-0 6 | Z1 / 2 "X1 4 | G3 / 8 "X1 9 | 29. 5 | 6. 3 | 2 2 | 2 2 | |
2NB4-08-1 2 | Z1 / 2 "X1 4 | G3 / 4 "X1 4 | 3 1 | 10. 9 | 2 7 | 3 2 | |
2NB4-1 2 | Z3 / 4 "X1 4 | G3 / 4 "X1 4 | 3 5 | 10. 9 | 2 7 | 3 2 | |
2NB4-12-0 8 | Z3 / 4 "X1 4 | G1 / 2 "X1 4 | 3 5 | 7. 5 | 2 7 | 2 7 | |
2NB4-12-1 6 | Z3 / 4 "X1 4 | G1 "X1 1 | 35. 5 | 11. 7 | 3 0 | 4 1 | |
2NB4-1 6 | Z1 "X11. 5 | G1 "X1 1 | 3 9 | 11. 7 | 3 3 | 4 1 | |
2NB4-16-1 2 | Z1 "X11. 5 | G3 / 4 "X1 4 | 3 9 | 10. 9 | 3 3 | 3 2 | |
2NB4-2 0 | Z1.1 / 4 "X11. 5 | G1.1 / 4 "X1 1 | 42. 5 | 1 1 | 4 1 | 5 0 | |
2NB4-2 4 | Z1.1 / 2 "X11. 5 | G1.1 / 2 "X1 1 | 4 5 | 1 3 | 4 8 | 5 5 | |
2NB4-3 2 | Z2 "X1 1 | G2 "X1 1 | 52. 5 | 1 6 | 6 3 | 7 0 | |
